• Pays
• Etats-Unis

• Fabricant / Marque
• Olympic Radio & Television, Inc.; New York (NY)

• Année
• 1956 ?

• Catégorie
• Récepteur de télévision ou moniteur

• Radiomuseum.org ID
• 279493

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 17

• Lampes / Tubes
• 6AF4A 6BZ7 6U8 6AU6 6AU6 6AU6 6AW8 6BN6 6DG6GT 12AU7 12BH7A 6SN7GTB 6DQ6 or 6CU6 6AX4GT 1B3GT 5U4G 21AUP4

• Principe général
• Super hétérodyne avec étage HF

• Gammes d'ondes
• VHF/UHF (voir details en note)

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 60 cycles, 110-120 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile / Ø 5 inch = 12.7 cm

• Matière
• Boitier en bois

• De Radiomuseum.org
• Modèle: 4CN15U Ch= CN - Olympic Radio & Television,

• Forme
• Modèle de table générique

• Remarques

• The OLYMPIC model 4CN15U is a 21" b/w TV with US standard VHF Tuner channels 2 thru 13, 14 thru 83 UHF.Equipped with VHF- UHFtuner CL4416, chassis CN and picture tube 21AUP4.

• Schémathèque (1)

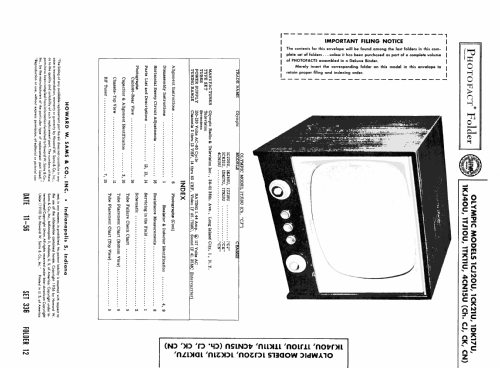

• Photofact Folder, Howard W. SAMS (Set 336 Folder 12 dated 11-56)

• Schémathèque (2)
• Photofact Folder, Howard W. SAMS (Set 325 Folder 18-S dated 1956)

• Auteur
• Modèle crée par Dirk Taekels. Voir les propositions de modification pour les contributeurs supplémentaires.
