• Country
• France

• Manufacturer / Brand
• Ondia (Le Matériel); Boulogne-sur-Mer, Paris

• Year
• 1947

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 62997

• • alternative name: Le Matériel Ondia - see Ondia

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 4

• Valves / Tubes
• ECH3 ECF1 EBL1 1883

• Main principle
• Superheterodyne (common); ZF/IF 472 kHz

• Wave bands
• Broadcast, Long Wave and 2 x Short Wave.

• Power type and voltage
• Alternating Current supply (AC) / 110; 125; 145; 220; 245 Volt

• Loudspeaker
• Electro Magnetic Dynamic LS (moving-coil with field excitation coil) / Ø 19 cm = 7.5 inch

• Material
• Wooden case

• from Radiomuseum.org

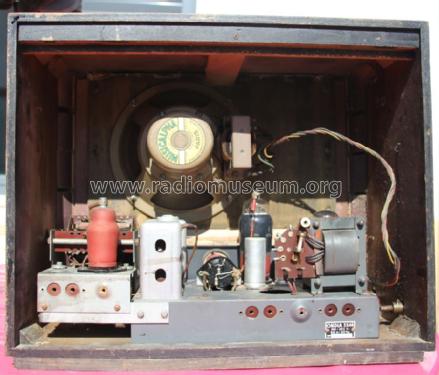

• Model: 5548 Ch= 5546 - Ondia Le Matériel; Boulogne-

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 475 x 360 x 238 mm / 18.7 x 14.2 x 9.4 inch

• Notes

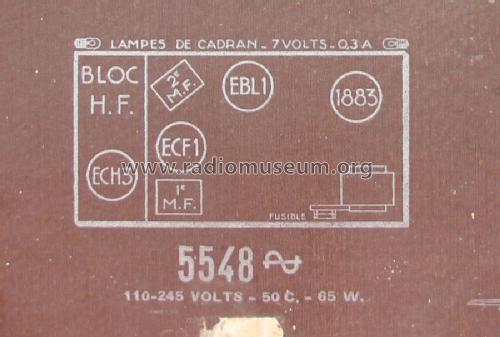

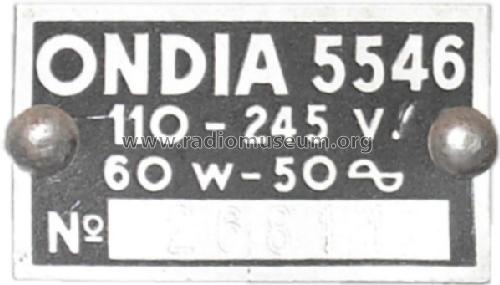

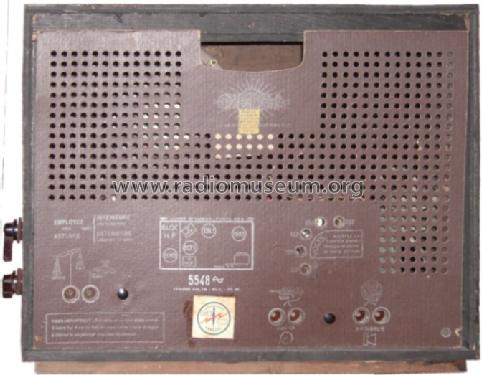

• Le type 5548 est seulement indiqué sur le carton arrière. Le type du châssis est 5546.

  Il existe aussi un modèle 5550 avec type du châssis 5548, équipé de lampes Rimlock.

• Net weight (2.2 lb = 1 kg)
• 9.2 kg / 20 lb 4.2 oz (20.264 lb)

• External source of data
• Serge Laffont/Martin Renoth
