R58 lampes américaines
ORA, Oradyne, Gérard & Cie, AOR (SFRT); Clichy, Paris, Montrouge, Montreuil
- Country
- France
- Manufacturer / Brand
- ORA, Oradyne, Gérard & Cie, AOR (SFRT); Clichy, Paris, Montrouge, Montreuil
- Year
- 1937/1938
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 33904

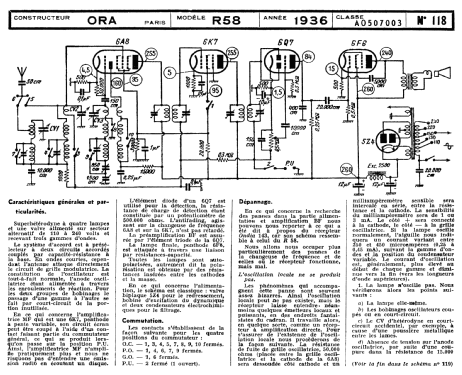

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 5
- Main principle
- Superheterodyne (common); ZF/IF 148 kHz
- Tuned circuits
- 7 AM circuit(s)
- Wave bands
- Broadcast, Long Wave and Short Wave.
- Power type and voltage
- Alternating Current supply (AC) / 110; 130; 150; 220; 250 Volt
- Loudspeaker
- Electro Magnetic Dynamic LS (moving-coil with field excitation coil) / Ø 18 cm = 7.1 inch
- Power out
- 2.6 W (unknown quality)
- Material
- Bakelite case
- from Radiomuseum.org
- Model: R58 [lampes américaines] - ORA, Oradyne, Gérard & Cie,
- Shape
- Tablemodel, low profile (big size).
- Dimensions (WHD)
- 410 x 280 x 220 mm / 16.1 x 11 x 8.7 inch
- Notes
-
3 gammes d'ondes : OC de 20 à 50 m, PO de 200 à 560 m, GO de 900 à 1950 m. Anti-fading agissant sur lampes MF et changeuse de fréquence. Lampes cadran : 2 x 6 V / 0.3 A.
Coffret bakélite, barres chromées. Cadran celluloïd.
Voir RU68 pour le même modèle en tous courants.
Ce modèle probablement sorti en 1937 pour la saison 1937/1938 (la Schémathèque mentionne année 1936). Considérer le type de modèle, et les dates données par la Documentation Radio-Service.
- Net weight (2.2 lb = 1 kg)
- 10 kg / 22 lb 0.4 oz (22.026 lb)
- Price in first year of sale
- 1,490.00 FRF
- External source of data
- Serge Laffont/Martin Renoth
- Circuit diagram reference
- La Documentation du Revendeur - Radio
- Mentioned in
- Schémathèque Toute la Radio (STR) (No. 118)
