• Country
• France

• Manufacturer / Brand
• ORA, Oradyne, Gérard & Cie, AOR (SFRT); Clichy, Paris, Montrouge, Montreuil

• Year
• 1936/1937

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 282340

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 5

• Valves / Tubes
• EK2 EF5 EBC3 EL3 EZ3

• Main principle
• Superheterodyne (common); ZF/IF 137 kHz

• Tuned circuits
• 7 AM circuit(s)

• Wave bands
• Broadcast, Long Wave and Short Wave.

• Power type and voltage
• Alternating Current supply (AC) / 110; 130; 150; 220; 240 Volt

• Loudspeaker
• Electro Magnetic Dynamic LS (moving-coil with field excitation coil) / Ø 21 cm = 8.3 inch

• Power out
• 3 W (unknown quality)

• Material
• Wooden case

• from Radiomuseum.org
• Model: S537 [bois] - ORA, Oradyne, Gérard & Cie,

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 430 x 340 x 250 mm / 16.9 x 13.4 x 9.8 inch

• Notes

• 3 gammes d'ondes : OC de 17 à 55 m, PO de 180 à 560 m, et GO de 850 à 1950 m. Anti-fading agissant sur les deux lampes changeuse de fréquence et MF. Réglage de tonalité. Prises pick-up et HP supplémentaire. Lampes cadran : 4 x 6.3 V / 0.1 A.

  Alimentation secteur alternatif, 50 périodes. Modéle spécial pour 25 périodes, supplément 15 Fr.

  Ébénisterie en bois.

  Voir SU637 pour le même modèle en tous courants.

• Net weight (2.2 lb = 1 kg)
• 17 kg / 37 lb 7.1 oz (37.445 lb)

• Price in first year of sale
• 1,900.00 FRF

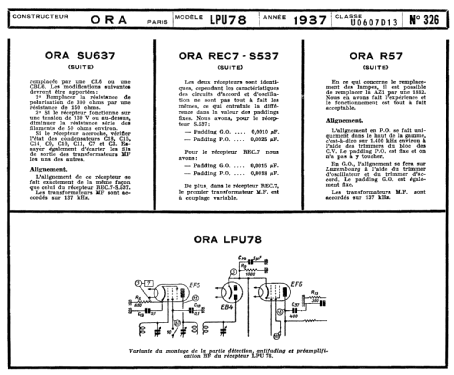

• Circuit diagram reference
• La Documentation du Revendeur - Radio

• Mentioned in
• Schémathèque Toute la Radio (STR) (No. 324)
