• Country
• France

• Manufacturer / Brand
• Parinor Pièces; Paris

• Year
• 1956

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 146470

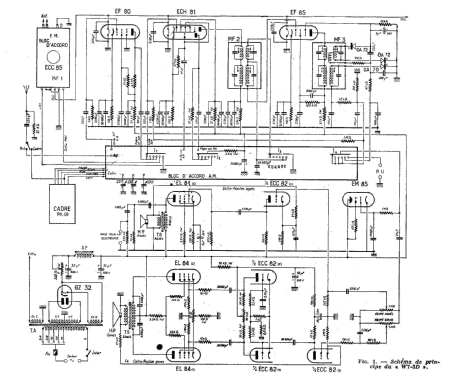

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 11

• Valves / Tubes
• ECC85 EF80 ECH81 EF85 EM85 EL84 ECC82 EL84 EL84 ECC82 GZ32

• Main principle
• Superheterodyne (common); ZF/IF 455 /10700 kHz

• Wave bands
• Broadcast, (BC) Long Wave (LW), 2 x SW and FM or UHF.

• Power type and voltage
• Alternating Current supply (AC) / 110 - 245 Volt

• Loudspeaker
• 3 Loudspeakers

• Power out
• 11 W (max.)

• Material
• Wooden case

• from Radiomuseum.org
• Model: W7-3D - Parinor Pièces; Paris

• Shape
• Tablemodel with Push Buttons.

• Notes

• Oeil magique, clavier 6 touches,2 canaux BF séparés,3 lampes de puissance dont 2 en Push-Pull, 2 OC dont une bande étalée, cadre incorporé.

  Référence du bloc d'accord oscillateur : Hermès, Orega type XF9UN

  Equipé d'une diode germanium OA70 en detecteur AM et de deux OA72 pour le détecteur de rapport FM

  L'amplificateur BF travaille en classe AB

• Literature/Schematics (1)
• Radio Constructeur et Dépanneur 1956

• Author
• Model page created by Raynal Aufils. See "Data change" for further contributors.

• Other Models

• Here you find 33 models, 31 with images and 12 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
  All listed radios etc. from Parinor Pièces; Paris
