• Country
• France

• Manufacturer / Brand
• Perlor Radio; Paris

• Year
• 1968 ?

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 325998

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 4

• Valves / Tubes
• ECF80 12AT7 12AT7 EZ80

• Number of Transistors

• Semiconductors
• BA102

• Wave bands
• Wave Bands given in the notes.

• Power type and voltage
• Alternating Current supply (AC) / 110; 130; 220; 240 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case, TUBES VISIBLE

• from Radiomuseum.org
• Model: Générateur HF/VHF vobulé GVB5 [avec ECF80] - Perlor Radio; Paris

• Shape
• Tablemodel without push buttons, Mantel/Midget/Compact up to 14

• Dimensions (WHD)
• 270 x 200 x 150 mm / 10.6 x 7.9 x 5.9 inch

• Notes

• Générateur HF/VHF vobulé.

  5 gammes :

  • PO de 500 à 1500 kHz
  • MF de 400 à 500 kHz
  • GO de 150 à 500 kHz
  • FM de 87.5 à 108 MHz
  • MF de 10.5 à 11 MHz

  Tension de sortie réglable mais non étalonnée. La vobulation est réalisée par une diode germanium dans l'étage 12AT7.

• Net weight (2.2 lb = 1 kg)
• 5.8 kg / 12 lb 12.4 oz (12.775 lb)

• Mentioned in

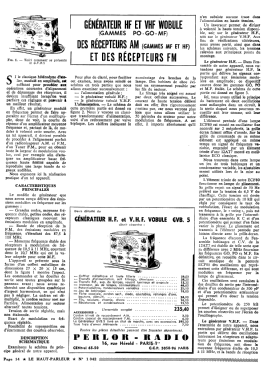

• - - Manufacturers Literature (Schémas Pratiques de Radio & d'Électronique 1968, p.179)
