HU52

Peto Scott Co. Ltd. & British Radio Gramophone Co. Ltd.; London

Data
Forum
Pictures
Collections

  • Year
  • 1948 ??
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 118887

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 5
  • Main principle
  • Superheterodyne (common); ZF/IF 465 kHz; 2 AF stage(s)
  • Tuned circuits
  • 6 AM circuit(s)
  • Wave bands
  • Broadcast, Long Wave and Short Wave.
  • Power type and voltage
  • AC/DC-set / 200-250 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: HU52 - Peto Scott Co. Ltd. & British
  • Shape
  • Tablemodel, with any shape - general.
  • Dimensions (WHD)
  • 470 x 420 x 240 mm / 18.5 x 16.5 x 9.4 inch
  • Notes
  • (The SU51 model is similar but has 2 SW and no LW.)
  • Mentioned in
  • Radio and TV Servicing
  • Author
  • Model page created by Roy Johnson. See "Data change" for further contributors.

 Collections | Museums | Literature

 Forum

Forum contributions about this model: Peto Scott Co. Ltd.: HU52

Threads: 1 | Posts: 3

Dieses Gerät bekam ich vor einiger Zeit von einem Funkamateur geschenkt.Nach der Reparatur und dem Abgleich stellte ich fest, daß die ZF-Durchlaßkurve viel zu breit ist.Eine ausreichene Trennschärfe ist nicht mehr vorhanden.Nach dem Öffnen der Bandfilter glaubte ich die Ursache zu erklären.Die Spulen wurden getränkt mit Parafin.Ich vermute, daß dies der Grund für die viel zu geringe Güte der Kreise ist.Nun meine Frage, wäre es möglich, die Bandbreite des ZF-Filters zu veringern, ohne die Spulensätze auszutauschen ?

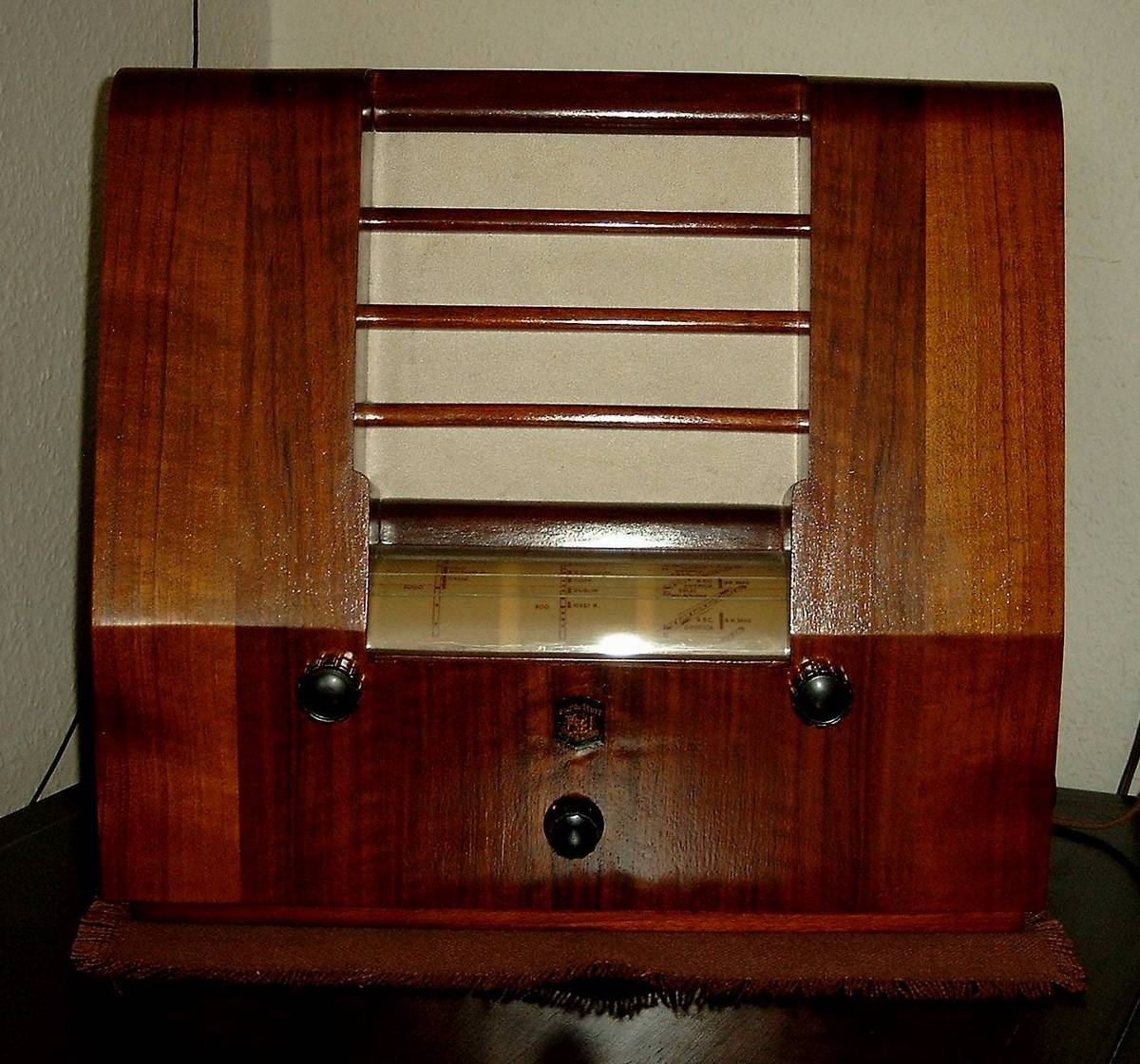

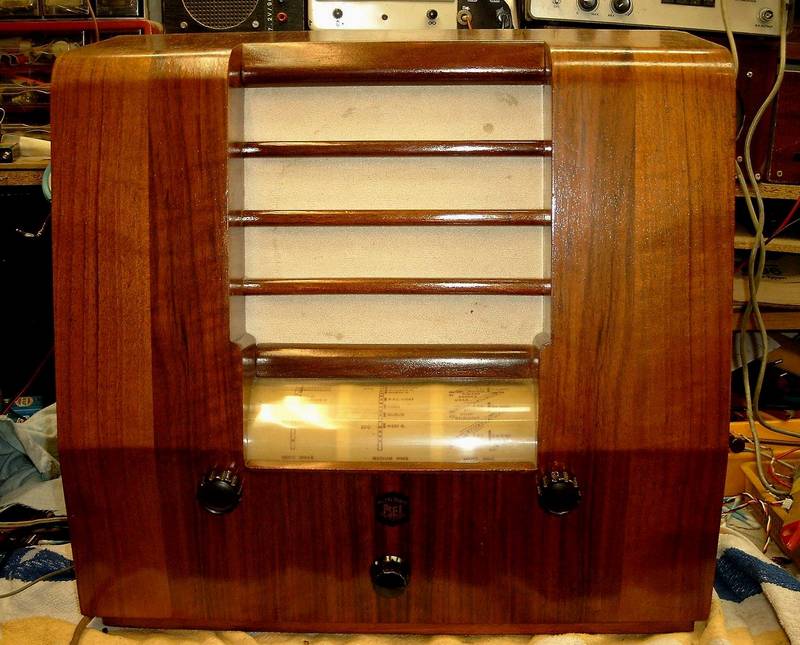

HU52, Breite:47 cm, Höhe: 42 cm, Tiefe: 24 cm. Ich vermute, die Röhrenbestückung ist mit dem H52 identisch.

Mit freundlichen Grüßen, Hartmut Tasto



Attachments

  • 1 (90 KB)
  • 2 (77 KB)
  • 3 (92 KB)
  • HU52 (177 KB)

Hartmut Tasto † 25.6.18, 31.Aug.07

Weitere Posts (3) zu diesem Thema.
