HU52

Peto Scott Co. Ltd. & British Radio Gramophone Co. Ltd.; London

Datos
Foro
Imágenes
Colecciones

  • Año
  • 1948 ??
  • Categoría
  • Radio - o Sintonizador pasado WW2
  • Radiomuseum.org ID
  • 118887

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

 Especificaciones técnicas

  • Numero de valvulas
  • 5
  • Principio principal
  • Superheterodino en general; ZF/IF 465 kHz; 2 Etapas de AF
  • Número de circuitos sintonía
  • 6 Circuíto(s) AM
  • Gama de ondas
  • OM, OL y OC
  • Tensión de funcionamiento
  • Red: Aparato AC/DC. / 200-250 Volt
  • Altavoz
  • Altavoz dinámico (de imán permanente)
  • Material
  • Madera
  • de Radiomuseum.org
  • Modelo: HU52 - Peto Scott Co. Ltd. & British
  • Forma
  • Sobremesa de cualquier forma, detalles no conocidos.
  • Ancho, altura, profundidad
  • 470 x 420 x 240 mm / 18.5 x 16.5 x 9.4 inch
  • Anotaciones
  • (The SU51 model is similar but has 2 SW and no LW.)
  • Mencionado en
  • Radio and TV Servicing
  • Autor
  • Modelo creado por Roy Johnson. Ver en "Modificar Ficha" los participantes posteriores.

 Colecciones | Museos | Literatura

 Forum

Contribuciones en el Foro acerca de este modelo: Peto Scott Co. Ltd.: HU52

Hilos: 1 | Mensajes: 3

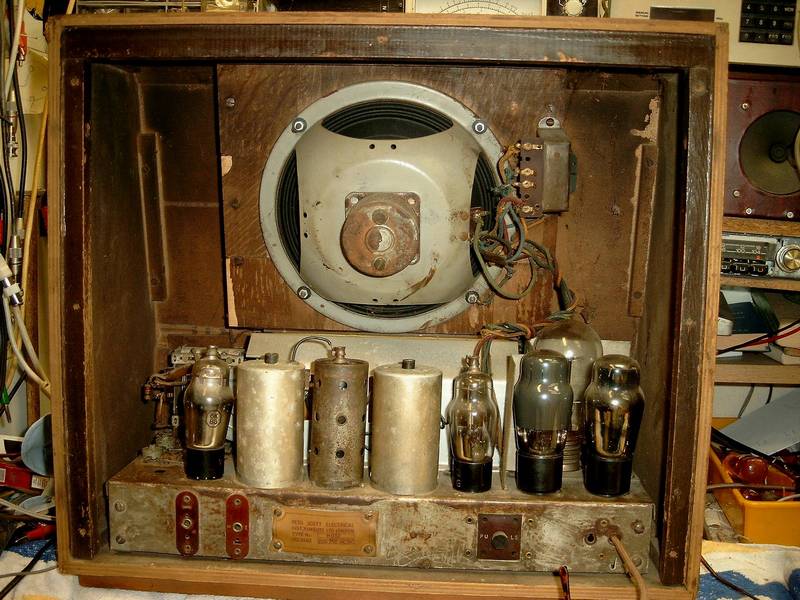

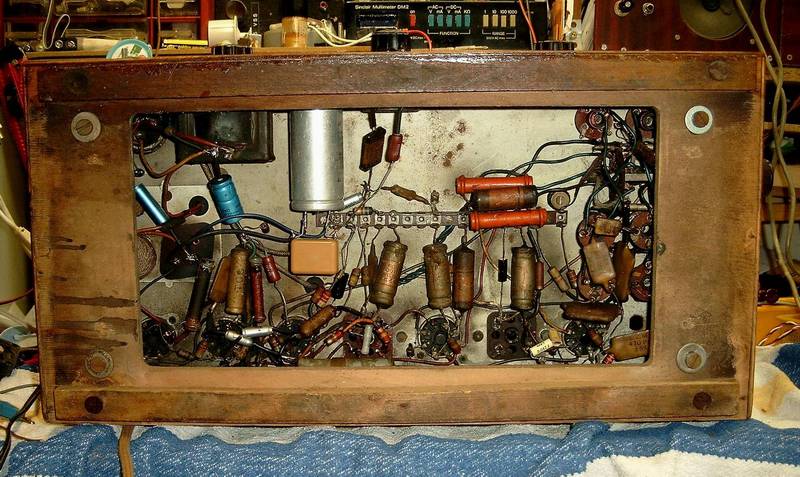

Dieses Gerät bekam ich vor einiger Zeit von einem Funkamateur geschenkt.Nach der Reparatur und dem Abgleich stellte ich fest, daß die ZF-Durchlaßkurve viel zu breit ist.Eine ausreichene Trennschärfe ist nicht mehr vorhanden.Nach dem Öffnen der Bandfilter glaubte ich die Ursache zu erklären.Die Spulen wurden getränkt mit Parafin.Ich vermute, daß dies der Grund für die viel zu geringe Güte der Kreise ist.Nun meine Frage, wäre es möglich, die Bandbreite des ZF-Filters zu veringern, ohne die Spulensätze auszutauschen ?

HU52, Breite:47 cm, Höhe: 42 cm, Tiefe: 24 cm. Ich vermute, die Röhrenbestückung ist mit dem H52 identisch.

Mit freundlichen Grüßen, Hartmut Tasto



Anexos

  • 1 (90 KB)
  • 2 (77 KB)
  • 3 (92 KB)
  • HU52 (177 KB)

Hartmut Tasto † 25.6.18, 31.Aug.07

Weitere Posts (3) zu diesem Thema.
