• Paese
• USA (Stati Uniti d'America)

• Produttore / Marca
• Philco, Philadelphia Stg. Batt. Co.; USA

• Anno
• 1933/1934

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 50462

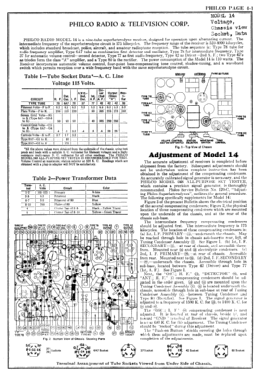

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 9

• Valvole
• 78 6A7 78 37 77 42 42 42 80

• Principio generale
• Supereterodina con stadio RF; ZF/IF 175 kHz

• Gamme d'onda
• Onde medie (OM) e tropicali/polizia/prime TV (75-200m) .

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 115 Volt

• Altoparlante
• AP elettrodinamico (bobina mobile e bobina di eccitazione/di campo)

• Materiali
• Mobile in legno

• Radiomuseum.org
• Modello: 14X [Late] - Philco, Philadelphia Stg. Batt

• Forma
• Console di qualsiasi tipo

• Annotazioni

• The model 14 series had two chassis types -- an earlier code 121 chassis which was similar to model 91, with tube lineup 44 36 44 37 37 37 42 42 80 and IF frequency 260 kHz, and a later chassis with codes 122 and 123 with tube lineup 78 6A7 78 37 77 42 42 42 80 and IF frequency 175 kHz. Models using the code 121 chassis include 14LZX chairside with separate speaker cabinet (early version had one band and two speakers; late had two bands and one speaker), the early version of 14L lowboy, and the early version of 14X console. Models using the codes 122 and 123 chassis included 14B cathedral, the late version of 14L lowboy, 14HS highboy, 14D highboy with doors, the middle and late versions of 14X console (late version has a new cabinet style with figures of musicians at the sides of the tuning dial escutcheon), and the 14RX chairside with separate speaker cabinet. All except the early 14LZX had two bands, with the bandswitch combined with the power switch.

• Prezzo nel primo anno
• 125.00 $

• Fonte esterna dei dati
• Ernst Erb

• Fonte dei dati
• The Radio Collector's Directory and Price Guide 1921 - 1965

• Riferimenti schemi
• Rider's Perpetual, Volume 4 = ca. 1934 and before

• Bibliografia
• Antique Radios, Johnson 1986 (Philco Radio 1928-1942, Ramirez)

• Letteratura / Schemi (1)
• Philco 1928-36 Wiring Diagrams, Parts Lists, and Essential Service Data

• Letteratura / Schemi (2)
• Pre-War Consoles

• Letteratura / Schemi (3)
• Philco Folder for 1933/34.
