• País
• Estados Unidos

• Fabricante / Marca
• Philco, Philadelphia Stg. Batt. Co.; USA

• Año
• 1939/1940

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 72435

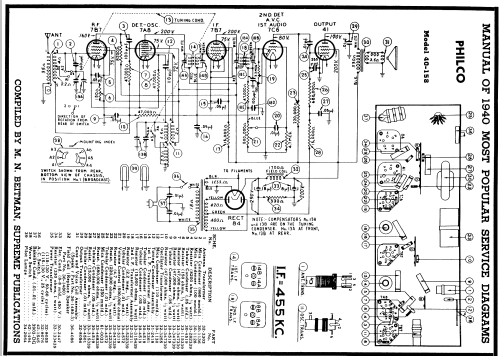

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 6

• Válvulas
• 7B7 7A8 7B7 7C6 41 84

• Principio principal
• Superheterodino con paso previo de RF; ZF/IF 455 kHz; 2 Etapas de AF

• Número de circuitos sintonía
• 6 Circuíto(s) AM

• Gama de ondas
• OM y banda pesquera/policia USA (75-200m)

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 115 Volt

• Altavoz
• Altavoz electrodinámico (bobina de campo)

• Potencia de salida
• 2 W (unknown quality)

• Material
• Madera

• de Radiomuseum.org

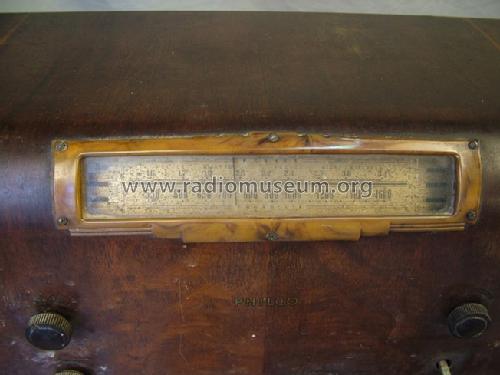

• Modelo: 40-158F 40-158 code 121 - Philco, Philadelphia Stg. Batt

• Forma
• Consola en general

• Ancho, altura, profundidad
• 28.8 x 38.9 x 10.6 inch / 732 x 988 x 269 mm

• Anotaciones
• The Philco model 40-158F uses the chassis 40-158 and the suffix F is the cabinet for this particular model with that chassis. It is made in 1939 for the season 1939/40. In that time, in Hickory, North Carolina, the broadcasting station WHKY began operation on June 10, 1940.

• Referencia esquema
• Beitman Radio Diagrams Vol. 3, 1940

• Mencionado en
• Philco Radio 1928-1942

• Documentación / Esquemas (1)
• Philco 1940 RMS Year Book

• Documentación / Esquemas (2)
• Pre-War Consoles

• Autor
• Modelo creado por Walter Wiesmüller † May 2012. Ver en "Modificar Ficha" los participantes posteriores.
