• Land
• USA

• Hersteller / Marke
• Philco, Philadelphia Stg. Batt. Co.; USA

• Jahr
• 1934

• Kategorie
• Rundfunkempfänger (Radio - oder Tuner nach WW2)

• Radiomuseum.org ID
• 50853

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Röhren
• 6

• Röhren
• 6A7 78 78 75 42 80

• Hauptprinzip
• Superhet allgemein; ZF/IF 460 kHz

• Wellenbereiche
• Mittelwelle und mehr als 2 x Kurzwelle.

• Betriebsart / Volt
• Wechselstromspeisung / 115 Volt

• Lautsprecher
• Dynamischer LS, mit Erregerspule (elektrodynamisch)

• Material
• Gerät mit Holzgehäuse

• von Radiomuseum.org
• Modell: 44B [Late] - Philco, Philadelphia Stg. Batt

• Form
• Tischgerät, Kathedralenform (Hochformat, bogig bis spitzbogig, nicht nur runde Ecken).

• Abmessungen (BHT)
• 16 x 11 x 18 inch / 406 x 279 x 457 mm

• Bemerkung

• Model 44 was an updated version of the model 43 "all wave" receiver, with coverage from the broadcast band through 23 MHz in four bands. There were four individual models in the series, depending on cabinet style.

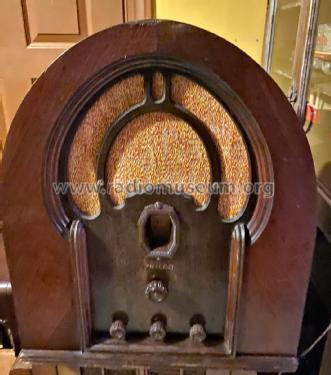

  The early version (1933) of the model 44B cathedral had a recessed panel, while the late version (1934) had a simpler flat-front cabinet. Model 44H (1933-34) was an ornate highboy, with an arched control panel and six narrow vertical bars at the sides of the speaker grill, as well as additional embellishment. Model 44X (1934) was a floor-type console in a classical style, with three round pillars in front of the speaker grill.

  Stein "Cathedral & Tombstone Radios" lists only 1 band.

• Originalpreis
• 65.00 $

• Datenherkunft extern
• Ernst Erb

• Datenherkunft
• Collector's Guide to Antique Radios 4. Edition

• Schaltungsnachweis
• Rider's Perpetual, Volume 4 = ca. 1934 and before

• Literaturnachweis
• Antique Radios, Johnson 1986

• Literatur/Schema (1)

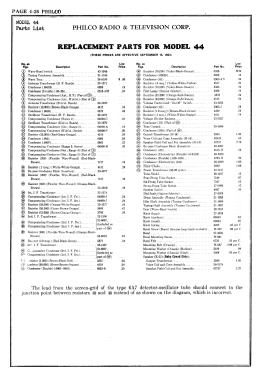

• Philco Radio 1928-1942 (Philco 1928-36 Wiring Diagrams, Parts Lists, and Essential Service Data)

• Literatur/Schema (2)
• Machine Age to Jet Age II (page 210.)

• Literatur/Schema (3)
• Cathedral & Tombstone Radios (page 192.)
