45F

Philco, Philadelphia Stg. Batt. Co.; USA

Données
Forum
Images
Collections

  • Année
  • 1935
  • Catégorie
  • Radio - ou tuner d'après la guerre 1939-45
  • Radiomuseum.org ID
  • 140596

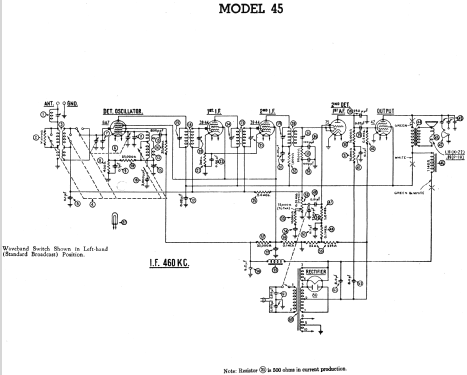

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

 Spécifications techniques

  • No. de tubes
  • 6
  • Principe général
  • Super hétérodyne (en général); FI/IF 460 kHz
  • Gammes d'ondes
  • PO et OC
  • Tension / type courant
  • Alimentation Courant Alternatif (CA) / 115 Volt
  • Haut-parleur
  • HP dynamique à électro-aimant (électrodynamique)
  • Matière
  • Boitier en bois
  • De Radiomuseum.org
  • Modèle: 45F - Philco, Philadelphia Stg. Batt
  • Forme
  • Console de forme générique
  • Remarques
  • The Philco model 45 series uses a 6-tube 2-band (BC and SW 4.2 - 13 MHz) chassis with 2 IF stages. The series includes three individual models with different cabinets.

    Model 45C (1934-35) is a compact table radio with a very distinctive design, which is known as one of two "butterfly" models (the other being model 28C) because of the pattern of the speaker grill on the front panel.

    There are two consoles in the series. Model 45L (1934-35) is a lowboy with an inverted "Y" in the center of the speaker opening. Model 45F (1935) is a floor-type console with a tulip pattern in the speaker opening.
  • Prix de mise sur le marché
  • 60.00 $
  • Source du schéma
  • Rider's Perpetual, Volume 5 = ca. 1934 and before
  • Schémathèque (1)
  • Philco Service Bulletin # 203; Philco Wiring Diagrams, Parts Lists, and Essential Serv. Data 1928-36
  • Auteur
  • Modèle crée par Thomas Albrecht. Voir les propositions de modification pour les contributeurs supplémentaires.
