• Land
• USA

• Hersteller / Marke
• Philco, Philadelphia Stg. Batt. Co.; USA

• Jahr
• 1935

• Kategorie
• Rundfunkempfänger (Radio - oder Tuner nach WW2)

• Radiomuseum.org ID
• 18838

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Röhren
• 8

• Röhren
• 78 6A7 78 75 42 42 42 80

• Hauptprinzip
• Super mit HF-Vorstufe; ZF/IF 460 kHz

• Wellenbereiche
• Langwelle, Mittelwelle und zwei mal Kurzwelle.

• Betriebsart / Volt
• Wechselstromspeisung / 115 Volt

• Lautsprecher
• Dynamischer LS, mit Erregerspule (elektrodynamisch)

• Belastbarkeit / Leistung
• 10 W (Qualität unbekannt)

• Material
• Gerät mit Holzgehäuse

• von Radiomuseum.org
• Modell: 650B [Late] - Philco, Philadelphia Stg. Batt

• Form
• Tischgerät, Hochformat, dekoratives Gehäuse oder runde Ecken.

• Bemerkung

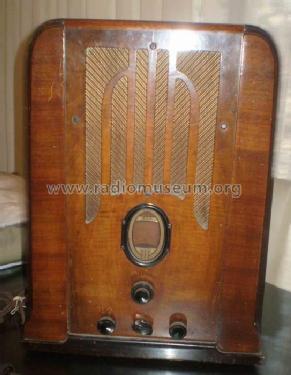

• The cabinet style shown in the picture attached here is not documented by Ramirez, but is plausible in that this cabinet style was used on other tombstones starting in 1936. This type of cabinet was used on the model 655B tombstone, which was the 1936 follow-on of the 650B. See notes for model "650B Common" for further information on the model 650 series.

• Datenherkunft extern
• E. Erb 3-907007-36-0

• Schaltungsnachweis
• Die «Thali Schemasammlung» führt das Modell.

• Literaturnachweis
• Philco Radio 1928-1942

• Literatur/Schema (1)
• Rider's Perpetual, Volume 6 = 1935 and before (Philco Service Bulletin # 220; Philco Wiring Diagrams, Parts Lists, and Essential Serv. Data 1928-36)
