• Land
• USA

• Hersteller / Marke
• Philco, Philadelphia Stg. Batt. Co.; USA

• Jahr
• 1934

• Kategorie
• Rundfunkempfänger (Radio - oder Tuner nach WW2)

• Radiomuseum.org ID
• 51126

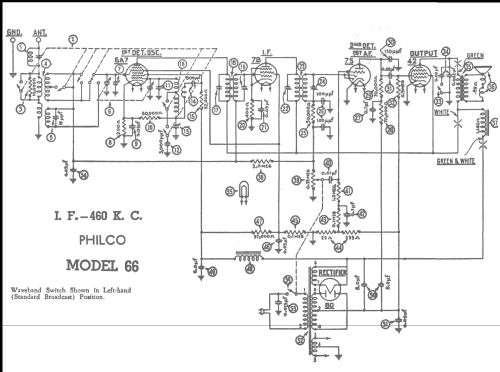

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Röhren
• 5

• Röhren
• 6A7 78 75 42 80

• Hauptprinzip
• Superhet allgemein; ZF/IF 460 kHz

• Wellenbereiche
• Mittelwelle und Kurzwelle.

• Betriebsart / Volt
• Wechselstromspeisung / 110 Volt

• Lautsprecher
• Dynamischer LS, mit Erregerspule (elektrodynamisch)

• Material
• Gerät mit Holzgehäuse

• von Radiomuseum.org
• Modell: 66B [Early] - Philco, Philadelphia Stg. Batt

• Form
• Tischgerät, Hochformat, dekoratives Gehäuse oder runde Ecken.

• Abmessungen (BHT)
• 12.5 x 16.5 x 8.5 inch / 318 x 419 x 216 mm

• Bemerkung
• The Philco model 66 series models use a 5-tube 2-band chassis covering the BC band and SW (5.5 - 16 MHz). There were four individual models in the series with different cabinet styles.

  The early version (1934) of the 66B table radio was a rectangular tombstone with a single vertical bar through the center of the speaker opening and two downward facing arcs at the bottom of the speaker opening surrounding the tuning dial. The late version (1934-35) of the 66B was a cathedral with rounded top and a webbed oval speaker opening.

  Model 66S (1935) was another rectangular tombstone having a lyre-shaped speaker opening with four vertical bars through its center.

  Model 66L (1935) was a lowboy with an inverted "Y" bar through the center of its speaker opening and other embellishment.

• Nettogewicht
• 9.1 kg / 20 lb 0.7 oz (20.044 lb)

• Originalpreis
• 40.00 $

• Datenherkunft extern
• Ernst Erb

• Datenherkunft
• Collector's Guide to Antique Radios 4. Edition

• Schaltungsnachweis
• Rider's Perpetual, Volume 5 = ca. 1934 and before

• Literaturnachweis
• Antique Radios, Johnson 1986

• Literatur/Schema (1)
• Philco Radio 1928-1942 (Philco 1928-36 Wiring Diagrams, Parts Lists, and Essential Service Data)

• Literatur/Schema (2)
• Machine Age to Jet Age II (page 212.)
