- Produttore / Marca
- Philco, Philadelphia Stg. Batt. Co.; USA
- Anno
- 1958
- Categoria
- Televisore (TV) / Monitor
- Radiomuseum.org ID
- 211780

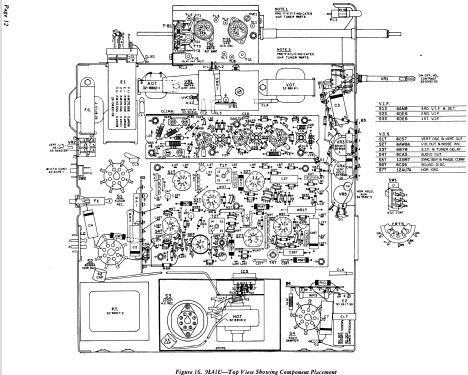

Picture from Philco datasheet
Clicca sulla miniatura dello schema per richiederlo come documento gratuito.
- Numero di tubi
- 18
- Valvole
- 6X8 6BC8 6AF4A 6AM8 6DE6 6DE6 6CS7 6AW8A 6BY8 6CA5 12BR7 6CS6 12AU7A 5U4GB 6DQ6A 1B3GT 6DA4 21DQP4
- Principio generale
- Supereterodina con stadio RF
- Gamme d'onda
- VHF/UHF (ved. i dettagli nelle note)
- Tensioni di funzionamento
- Alimentazione a corrente alternata (CA) / 105-120 Volt
- Altoparlante
- AP magnetodinamico (magnete permanente e bobina mobile)
- Materiali
- Mobile di metallo
- Radiomuseum.org
- Modello: 9L41U - Philco, Philadelphia Stg. Batt
- Forma
- Chassis o in scatola da montaggio
- Annotazioni

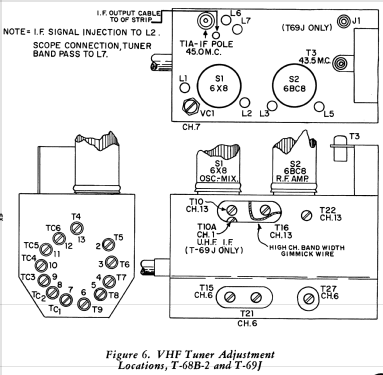

- The Philco 9L41U is a chassis for 21" b/w TV's with US standard VHF Tuner channels 2 thru 13, 14 thru 83 UHF. Used in various "G" line Philco TV's. Uses VHF tuner T-69J, UHF tuner T-27A and picture tube 21DQP4.
- Fonte dei dati
- - - Manufacturers Literature
- Autore
- Modello inviato da John Kusching. Utilizzare "Proponi modifica" per inviare ulteriori dati.
