• Land
• USA

• Hersteller / Marke
• Philco, Philadelphia Stg. Batt. Co.; USA

• Jahr
• 1956 ?

• Kategorie
• Autoradio, evtl. kombiniert mit Tonspeichergerät

• Radiomuseum.org ID
• 83012

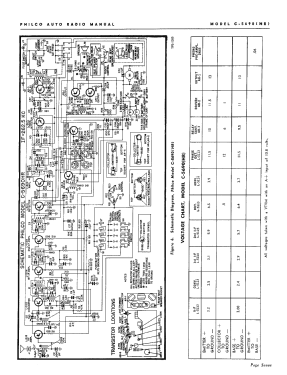

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Transistoren
• 12

• Halbleiter
• L-5113 L-5113 L-5114 L-5123 L-5113 L-5114 AR-2 2N43 L-5113 AR-3 AR-1 AR-1

• Hauptprinzip
• Super mit HF-Vorstufe; ZF/IF 262,5 kHz; 3 NF-Stufe(n)

• Anzahl Kreise
• 6 Kreis(e) AM

• Wellenbereiche
• Mittelwelle, keine anderen.

• Betriebsart / Volt
• AKKU-Speisung (für alles, z.B. bei Autoradios und Amateurgeräten) / 12 Volt

• Lautsprecher
• Dynamischer LS, keine Erregerspule (permanentdynamisch)

• Material
• Metallausführung

• von Radiomuseum.org
• Modell: C-5690 HR - Philco, Philadelphia Stg. Batt

• Form
• Chassis - Einbaugerät

• Bemerkung

• This Philco Model C-5690 HR was the First ALL-TRANSISTOR car radio. It was developed in 1955 and was used in the 1956 line of Chrysler Imperial cars as an option. The Philco C-5690HR is Philco's name but Chrysler names it "Mopar 914HR" with its own numbering system of radio identification. For the transistor replacement: We believe that L-5113L (or OC44) and L-5114L (or OC45) can also be used for the ones without L.

• Schaltungsnachweis
• Beitman Radio Diagrams Vol. 17, 1957

• Literatur/Schema (1)
• Photofact Folder, Howard W. SAMS (Set 313 Folder 15-S)

• Autor
• Modellseite von Egon Penker angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
