• País
• Estados Unidos

• Fabricante / Marca
• Philco, Philadelphia Stg. Batt. Co.; USA

• Año
• 1956 ?

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 83018

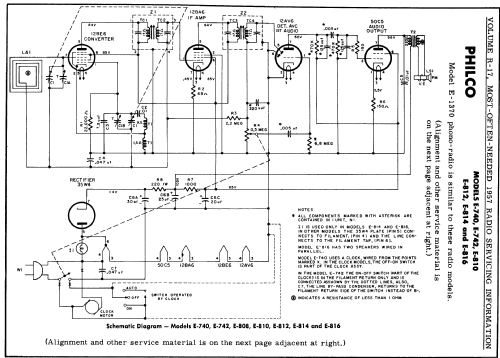

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 5

• Válvulas
• 12BE6 12BA6 12AV6 50C5 35W4

• Principio principal
• Superheterodino en general; ZF/IF 455 kHz; 2 Etapas de AF

• Número de circuitos sintonía
• 6 Circuíto(s) AM

• Gama de ondas
• OM (onda media) solamente

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 60 cycles, 105-120 Volt

• Altavoz
• Altavoz dinámico (de imán permanente) / Ø 4 inch = 10.2 cm

• Potencia de salida
• 0.9 W (unknown quality)

• Material
• Plástico moderno (Nunca bakelita o catalina)

• de Radiomuseum.org
• Modelo: E-740 - Philco, Philadelphia Stg. Batt

• Forma
• Sobremesa con reloj o Radio despertador.

• Anotaciones

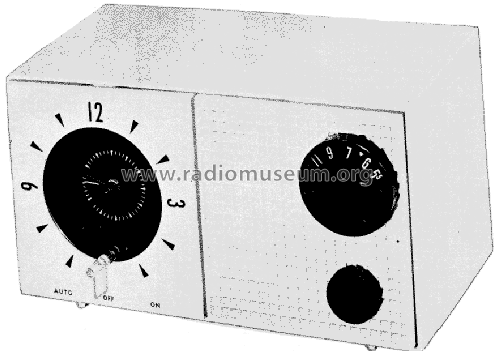

• The Philco E-740 is an AC operated 5 tube BC band clock radio.  The BC band frequency tuning range is 540 - 1620kHz.  Has Qty(1) PM 4" speaker and loop antenna mounted on the inside of the back panel.

  The following models use the same schematic and circuit board:

  Model	Clock	Dial Light	Cabinet Color
  E-740	Yes	No	Not Known
  E-742	Yes	No	Lustre Ivory
  E-742	Yes	No	Pink
  E-808	No	No	Not Known
  E-810	No	No	Lustre Ivory
  E-810	No	No	Pink
  E-812	No	No	Aztec Gold
  E-812	No	No	Spice
  E-814	No	Yes	Emerald
  E-814	No	Yes	Flame
  E-814	No	Yes	Lustre Ivory
  E-814	No	Yes	Mahogany
  E-816	No	Yes	Lustre Ivory
  E-816	No	Yes	Turquoise



• Mencionado en
• Photofact Folder, Howard W. SAMS (Set 351, Folder 14, Date 3-56)

• Documentación / Esquemas (1)
• - - Manufacturers Literature (Philco Service Manual PR-3034 Dated 1956)

• Documentación / Esquemas (2)
• Beitman Radio Diagrams, Vol. 17, 1957 (Page 96, 97)

• Autor
• Modelo creado por Egon Penker. Ver en "Modificar Ficha" los participantes posteriores.

• Otros modelos

• Donde encontrará 4041 modelos, 2217 con imágenes y 3690 con esquemas.
