87 Lowboy

• Pays
• Etats-Unis

• Fabricant / Marque
• Philco, Philadelphia Stg. Batt. Co.; USA

• Année
• 1929/1930

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 51205

• Images

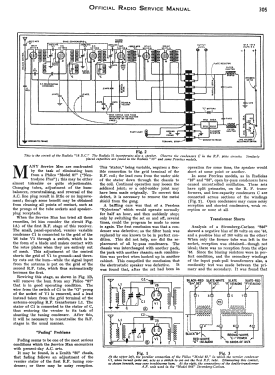

• Schémas

Previous Next

Previous Next

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 8

• Lampes / Tubes
• 26 26 26 27 26 45 45 80

• Principe général
• Récepteur TRF - sans réaction (pas régénératif); Neutrodyne

• Circuits accordés
• 4 Circuits MA (AM)

• Gammes d'ondes
• PO uniquement

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 110 Volt

• Haut-parleur
• HP dynamique à électro-aimant (électrodynamique)

• Matière
• Boitier en bois

• De Radiomuseum.org

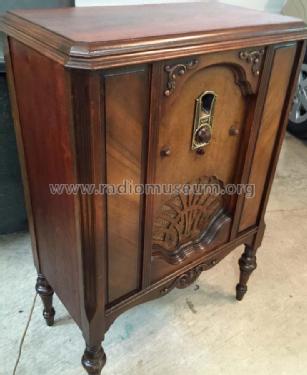

• Modèle: 87 Lowboy - Philco, Philadelphia Stg. Batt

• Forme
• Console avec pieds bas < 50% de la hauteur

• Remarques
• Model 87 was a "Neutrodyne Plus" and was available in a lowboy, a highboy, a Tudor highboy, and a deluxe highboy cabinet. One dial (primary tuning control knob).

• Prix de mise sur le marché
• 129.00 $

• Source extérieure
• Ernst Erb

• Source
• Radio Collector`s Guide 1921-1932

• Source du schéma
• Rider's Perpetual, Volume 2 = 1932 (Models 1931/1932)

• Littérature
• The Radio Collector's Directory and Price Guide 1921 - 1965

• Schémathèque (1)
• Philco Radio 1928-1942 (Philco 1928-36 Wiring Diagrams, Parts Lists, and Essential Service Data)

• Schémathèque (2)
• Pre-War Consoles
