UH4250E Ch= 10L31U

• Pays
• Etats-Unis

• Fabricant / Marque
• Philco, Philadelphia Stg. Batt. Co.; USA

• Année
• 1958

• Catégorie
• Récepteur de télévision ou moniteur

• Radiomuseum.org ID
• 143439

• Images
• Schémas

Previous Next

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 17

• Lampes / Tubes
• 6X8 6BC8 6AF4A or 6AF4B 6AM8A or 6AM8 6DE6 6DE6 6BQ5 6CS7 6CS6 6U8 or 6U8A or 6EA8 6CG7 6AW8A 6DA4 6DQ6A 1G3GT 5U4GB 21DQP4

• Principe général
• Super hétérodyne avec étage HF

• Gammes d'ondes
• VHF/UHF (voir details en note)

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 105 - 120 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile

• De Radiomuseum.org
• Modèle: UH4250E Ch= 10L31U - Philco, Philadelphia Stg. Batt

• Remarques
• The Philco UH4250E is a 21" b/w TV with US standard VHF tuner channels 2 thru 13, 14 thru 83 UHF. Equipped with chassis 10L31U, VHF tuner T-101E, UHF tuner T-28D and picture tube 21DQP4.

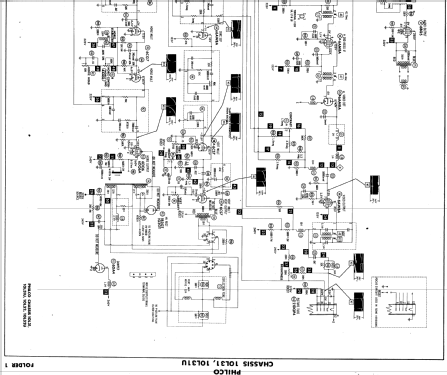

  Sams photofact set 479 folder 1 date 3-60 features the Philco models H4248E, H4250, H4250E, H5250L, H4253, H4253L, H4668, H4668L, H4670, H4670L, H4670W, H4672, H4672L, H4672W with chassis 10L31 and the models UH4248E, UH4250, UH4250E, UH4250L, UH4253, UH4253L, UH4668, UH4668L, UH3570, UH4670L, UH4670W; UH4672, UH4672L, UH4672W with chassis 10L31U and the models H4668LR, H4668R, H4673LR, 4673R with chassis 10L32 and the models UH4668LR, UH46668R, UH4673LR, UH4673R with chassis 10L32U as the same schematic.

• Schémathèque (1)
• Photofact Folder, Howard W. SAMS (Set 479 folder 1 date 3-60)

• Schémathèque (2)
• - - Manufacturers Literature

• Auteur
• Modèle crée par Peter Hoddow. Voir les propositions de modification pour les contributeurs supplémentaires.
