204U keine Lüftungsöffnungen

• Pays
• Belgique

• Fabricant / Marque
• Philips Belgium (Belgien)

• Année
• 1941/1942

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 282985

• Images

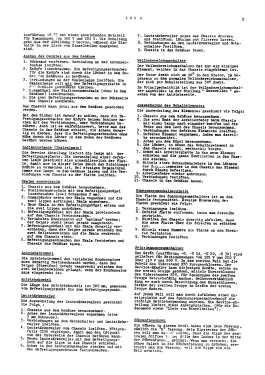

• Schémas

Previous Next

Previous Next

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 4

• Lampes / Tubes
• UCH21 UCH21 UBL21 UY21 or UY1N

• Principe général
• Super hétérodyne (en général); FI/IF 452 kHz; 2 Etage(s) BF

• Circuits accordés
• 6 Circuits MA (AM)

• Gammes d'ondes
• PO et OC

• Tension / type courant
• Appareil tous courants (CA / CC) / 110; 125; 200; 220 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile / Ø 13 cm = 5.1 inch

• Matière
• Boitier en bakélite

• De Radiomuseum.org
• Modèle: 204U [keine Lüftungsöffnungen] - Philips Belgium Belgien

• Forme
• Modèle de table sans poussoirs, modèle cheminée

• Dimensions (LHP)
• 280 x 160 x 130 mm / 11 x 6.3 x 5.1 inch

• Remarques

• Dieses Modell aus 1941/1942 hat keine Lüftungsöffnungen. Es gibt jedoch auch eine spätere Ausführung 204U aus 1944/1945 in einem Gehäuse mit Lüftungsschlitzen und einer Abstimmskala mit dem Radiosender "Herrijzend Nederland". Diese Radiostation begann ihre Sendungen im Oktober 1944 (nachdem Belgien und der Süden der Niederlande befreit waren) und beendete die Ausstrahlung im Juli 1945.

  Die Abstimmskala des 204U aus 1941/1942 ist beschriftet mit Kodenummer  A1 897 44.1, die Variante 204U aus 1944/1945 ist beschriftet mit der späteren Kodenummer A3 217 21.0.

• Littérature
• Radio Historisch Tijdschrift, Juni 2018

• Auteur
• Modèle crée par Gidi Verheijen. Voir les propositions de modification pour les contributeurs supplémentaires.
