• Paese
• Olanda

• Produttore / Marca
• Philips; Eindhoven (tubes international!); Miniwatt

• Anno
• 1966 ?

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 80291

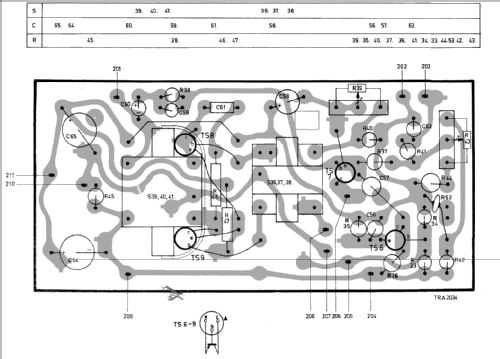

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di transistor
• 9

• Semiconduttori
• AF124 AF125 AF126 AF126 AF126 AC126 AC125 AC128 AC128

• Principio generale
• Supereterodina (in generale); ZF/IF 452/10700 kHz; 3 Stadi BF

• N. di circuiti accordati
• 5 Circuiti Mod. Amp. (AM)     8 Circuiti Mod. Freq. (FM)

• Gamme d'onda
• Onde medie (OM), lunghe (OL) e MF (FM).

• Tensioni di funzionamento
• Batterie a secco / 4 x 1,5 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile)

• Potenza d'uscita
• 0.5 W (qualità ignota)

• Materiali
• Plastica (non bachelite o catalina)

• Radiomuseum.org
• Modello: 22RL362 /00B /00R - Philips; Eindhoven tubes

• Forma
• Apparecchio portatile > 20 cm (senza la necessità di una rete)

• Dimensioni (LxAxP)
• 253 x 158 x 70 mm / 10 x 6.2 x 2.8 inch

• Annotazioni
• • 2 cabinet colors: /00B = beige, /00R = black.
  • AM radio with built-in ferroceptor:
    • LW: 150 - 260 kHz.
    • BC: 525 - 1605 kHz.
  • FM radio with telescopic antenna: 87.5 - 108 MHz.
  • Amplifier: 1 x 500 mW in 4 Ohm (loudspeaker AD3415RX).
  • Contains diodes: 5 x AA119, 1 x BA102.

• Fonte dei dati
• -- Original-techn. papers.

• Autore
• Modello inviato da Hugo Sneyers. Utilizzare "Proponi modifica" per inviare ulteriori dati.

• Altri modelli

• In questo link sono elencati 5270 modelli, di cui 4414 con immagini e 3457 con schemi.
