• Paese
• Olanda

• Produttore / Marca
• Philips; Eindhoven (tubes international!); Miniwatt

• Anno
• 1970 ?

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 239803

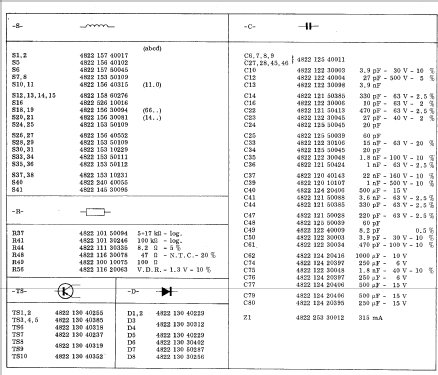

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di transistor
• 10

• Semiconduttori
• AF124 AF121 BC148 AC132 AC187 AC188 AC128 AA119 BA148 BZY88 B30C450

• Principio generale
• Supereterodina (in generale); ZF/IF 460/10700 kHz

• N. di circuiti accordati
• 5 Circuiti Mod. Amp. (AM)     8 Circuiti Mod. Freq. (FM)

• Gamme d'onda
• Onde medie (OM), lunghe (OL), corte (OC) e MF (FM).

• Tensioni di funzionamento
• Rete / Batterie (ogni tipo) / 220 / D: 6 x 1,5 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile)

• Potenza d'uscita
• 1 W (qualità ignota)

• Materiali
• Plastica (non bachelite o catalina)

• Radiomuseum.org
• Modello: 22RL406 /01R - Philips; Eindhoven tubes

• Forma
• Apparecchio portatile > 20 cm (senza la necessità di una rete)

• Dimensioni (LxAxP)
• 300 x 177 x 69 mm / 11.8 x 7 x 2.7 inch

• Annotazioni

• Wave ranges:
  LW: 150 - 255 kHz.
  MW: 519 - 1605 kHz.
  SW: 5,95 - 9,775 MHz.
  FM: 87,5 - 104 MHz.
  One semiconductor per type listed.

• Bibliografia
• -- Original-techn. papers.

• Autore
• Modello inviato da Eduard Abfalterer. Utilizzare "Proponi modifica" per inviare ulteriori dati.
