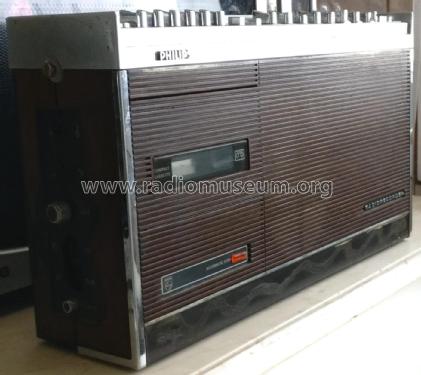

Radio Recorder RR722 22RR722 /59

• Paese
• Olanda

• Produttore / Marca
• Philips; Eindhoven (tubes international!); Miniwatt

• Anno
• 1975 ??

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 207475

• Immagini
• Schemi

Previous Next

Previous Next

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di transistor
• 26

• Semiconduttori
• BF194 BF195 BC547 BF494 BF494 BF495 BF495 BC548 BC548 AC188 AC188 BD136 AC127 AC187 BC549 BC549 BC549 BC549 BC548 BC548 BC548 BC558 BC558 AC187 AC188 AD162

• Principio generale
• Supereterodina con stadio RF; ZF/IF 460/10700 kHz

• N. di circuiti accordati
• 5 Circuiti Mod. Amp. (AM)     9 Circuiti Mod. Freq. (FM)

• Gamme d'onda
• Onde medie (OM), onde lunghe, 2 onde corte e FM.

• Particolarità
• Registratore o riprod a cassett

• Tensioni di funzionamento
• Rete / Batterie (ogni tipo) / 110; 127; 220; 240 / D: 6 x 1.5 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile)

• Materiali
• Plastica (non bachelite o catalina)

• Radiomuseum.org
• Modello: Radio Recorder RR722 22RR722 /59 - Philips; Eindhoven tubes

• Forma
• Apparecchio portatile > 20 cm (senza la necessità di una rete)

• Dimensioni (LxAxP)
• 380 x 215 x 95 mm / 15 x 8.5 x 3.7 inch

• Annotazioni
• Versions /00 and /50 use an IF of 452 kc. Versions /19 and /59 are equipped for 460 kc.

• Peso netto
• 3.8 kg / 8 lb 5.9 oz (8.37 lb)

• Fonte dei dati
• -- Original-techn. papers.

• Letteratura / Schemi (1)
• Service Manual

• Autore
• Modello inviato da Dirk Taekels. Utilizzare "Proponi modifica" per inviare ulteriori dati.
