753A-17

• Pays
• Pays-Bas

• Fabricant / Marque
• Philips; Eindhoven (tubes international!); Miniwatt

• Année
• 1938

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 242437

• Images

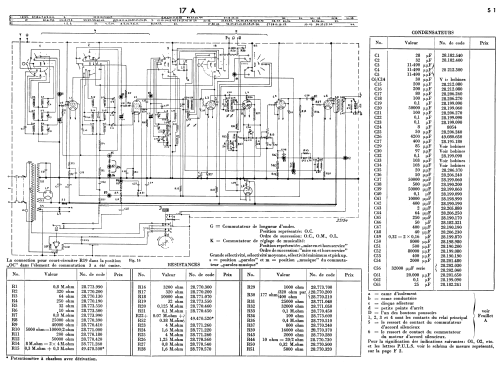

• Schémas

Previous Next

Previous Next

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 8

• Lampes / Tubes
• EF8 EK3 EF9 EAB1 EM1 EF6 EL3 AZ1

• Principe général
• Super hétérodyne avec étage HF; FI/IF 441 kHz; 2 Etage(s) BF

• Circuits accordés
• 7 Circuits MA (AM)

• Gammes d'ondes
• PO, GO et OC

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 110; 125; 145; 200; 220; 245 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile / Ø 21 cm = 8.3 inch

• Puissance de sortie
• 4.5 W (qualité inconnue)

• Matière
• Boitier en bois

• De Radiomuseum.org
• Modèle: 753A-17 - Philips; Eindhoven tubes

• Forme
• Modèle de table avec boutons poussoirs.

• Remarques

• Motortuning: 8 programmable push buttons, 2 buttons for up/down tuning.

• Littérature
• -- Original-techn. papers.

• Auteur
• Modèle crée par Radiomuseum Olen Museum. Voir les propositions de modification pour les contributeurs supplémentaires.

• D'autres Modèles

• Vous pourrez trouver sous ce lien 5274 modèles d'appareils, 4420 avec des images et 3459 avec des schémas.
