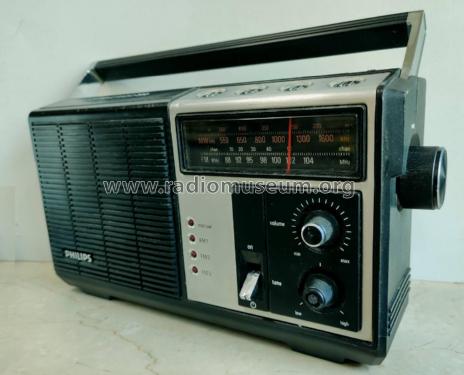

2 Band Portable Radio 390 90AL390 /00S

• Pays
• Hong Kong

• Fabricant / Marque
• Philips Hong Kong

• Année
• 1980 ??

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 133069

• Images

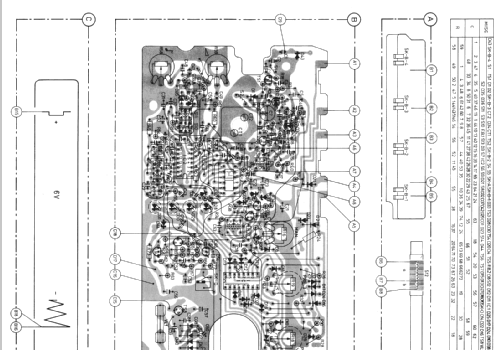

• Schémas

Previous Next

Previous Next

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de transistors
• 8

• Semi-conducteurs
• ED1402 ED1502 ED1502 ED1602 ED1702 MPS9418 or. BC368 MPS9468 or. BC369 2SB324 or. AC128

• Principe général
• Super hétérodyne (en général)

• Gammes d'ondes
• PO et FM

• Tension / type courant
• Secteur et Piles (tous types). / 220 / 4 × 1,5 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile / Ø 7.5 cm = 3 inch

• Puissance de sortie
• 1 W (qualité inconnue)

• Matière
• Plastique moderne (pas de bakélite, ni de catalin)

• De Radiomuseum.org
• Modèle: 2 Band Portable Radio 390 90AL390 /00S - Philips Hong Kong

• Forme
• Portative > 20 cm (sans nécessité secteur)

• Dimensions (LHP)
• 255 x 145 x 65 mm / 10 x 5.7 x 2.6 inch

• Poids net
• 1 kg / 2 lb 3.2 oz (2.203 lb)

• Source
• -- Schematic

• Auteur
• Modèle crée par Klemens Rhode. Voir les propositions de modification pour les contributeurs supplémentaires.

• D'autres Modèles

• Vous pourrez trouver sous ce lien 91 modèles d'appareils, 90 avec des images et 31 avec des schémas.
