B3SA47U

• Paese
• Cile

• Produttore / Marca
• Philips Chilena S.A.

• Anno
• 1965 ?

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 248217

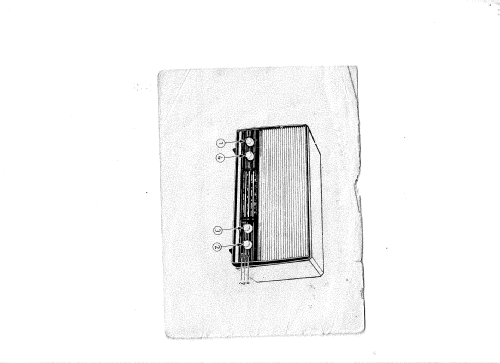

• Immagini

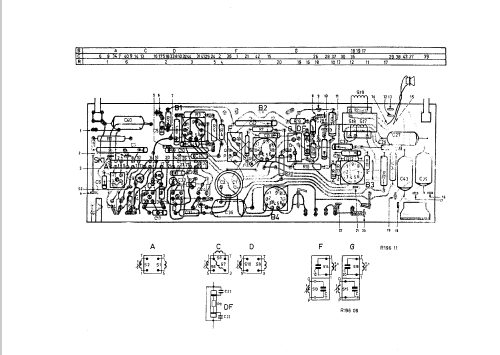

• Schemi

Previous Next

Previous Next

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 4

• Valvole
• UCH81 UBF80 UCL82 UY89

• Principio generale
• Supereterodina (in generale); ZF/IF 452 kHz

• N. di circuiti accordati
• 6 Circuiti Mod. Amp. (AM)

• Gamme d'onda
• Onde medie (OM) e 2 gamme di onde corte (2 x OC).

• Tensioni di funzionamento
• Alimentazione universale (doppia: CC/CA) / 110; 127; 220 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile) / Ø 4 inch = 10.2 cm

• Potenza d'uscita
• 1.7 W (indistorta)

• Materiali
• Mobile in legno

• Radiomuseum.org
• Modello: B3SA47U - Philips Chilena S.A.

• Forma
• Soprammobile compatto/con bordi arrotondati/midget senza pulsantiera/tastiera.<= 35 cm (Sometimes with handle but for mains only).

• Dimensioni (LxAxP)
• 350 x 195 x 146 mm / 13.8 x 7.7 x 5.7 inch

• Annotazioni

• Receptor de sobremesa, Onda Media y dos Ondas Cortas.
  Versión para Chile del modelo B3X00U, el cual tiene OL, OM y OC.

• Autore
• Modello inviato da Víctor Caselli-Diaconescu. Utilizzare "Proponi modifica" per inviare ulteriori dati.

• Altri modelli

• In questo link sono elencati 31 modelli, di cui 31 con immagini e 2 con schemi.
