• Country
• Netherlands

• Manufacturer / Brand
• Philips; Eindhoven (tubes international!); Miniwatt

• Year
• 1949/1950

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 308072

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 5

• Valves / Tubes
• UCH42 UAF42 UBC41 UL41 UY41

• Main principle
• Superheterodyne (common); ZF/IF 452 kHz

• Wave bands
• Broadcast, Long Wave and Short Wave.

• Power type and voltage
• AC/DC-set / 110-127; 220 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)

• Material
• Bakelite case

• from Radiomuseum.org

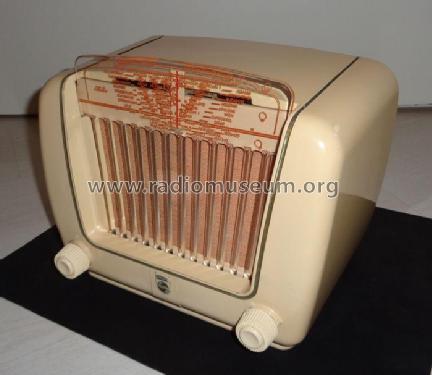

• Model: BX290U -32 - Philips; Eindhoven tubes

• Shape
• Tablemodel without push buttons, Mantel/Midget/Compact up to 14

• Dimensions (WHD)
• 265 x 210 x 160 mm / 10.4 x 8.3 x 6.3 inch

• Notes

• EE: Zumindest bei Chassis-Nummer E134622 ersieht man, an dem E, dass das Gerät in Eindhoven NL gefertigt wurde. Viele Philips-Geräte sind versehen mit einem Typenschild mit der Kodenummer A1 871 99.0 (rechts unten). Diese Typenschilder beweisen mit dem speziellen N und D die Typprüfung für Norwegen und Dänemark durch NEMKO/DEMKO. Siehe dazu den Text zu Typprüfung. Hier handelt es sich um den Suffix -32 und gestempelt sieht man noch die ZF von 452 [kHz].

  Nahezu alle in Holland oder Belgien gebauten Geräte waren für den Export bestimmt, weshalb wir keinen speziellen Hinweis eintragen.

• Author
• Model page created by Wolfgang Bauer. See "Data change" for further contributors.
