BX373A - BF373A

Philips France; Paris

Data
Forum
Pictures
Collections

  • Year
  • 1948
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 120772

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 4
  • Main principle
  • Superheterodyne (common); ZF/IF 452 kHz; 2 AF stage(s)
  • Tuned circuits
  • 6 AM circuit(s)
  • Wave bands
  • Broadcast, Long Wave and Short Wave.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 125; 145; 200; 220; 245 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 15 cm = 5.9 inch
  • Power out
  • 4 W (unknown quality)
  • Material
  • Bakelite case
  • from Radiomuseum.org
  • Model: BX373A - BF373A - Philips France; Paris
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 440 x 250 x 190 mm / 17.3 x 9.8 x 7.5 inch
  • Notes

  • 3 gammes d'ondes : OC de 16 à 50.85 m, OM (PO) de 158 à 580 m, OL (GO) de 714 à 2000 m. HP type 9726 (Z = 5 Ω). Lampe cadran 8045D (E10, 6.3 V / 320 mA ).

    La documentation technique française d'année 1948 ne mentionne que les cadrans A3 218 92.0 (Europe Sud) et A3 218 93.0 (Europe Nord). Dans le cadran A3 219 34 (FR) on encontre le type BF373A.

    Certains appareils ont été fabriqués par Philips France en Suresnes, d'autres ont été produites en Hollande et équipés du cadran FR.

    Note: If your model has not been built in France, or if you don't know where to upload your images, contact an administrator please.

    See Belgian models BX373A and BX373A /19 and Dutch model BX373A.

  • Net weight (2.2 lb = 1 kg)
  • 6 kg / 13 lb 3.5 oz (13.216 lb)
  • Mentioned in
  • Radio Constructeur et Dépanneur
  • Literature/Schematics (1)
  • -- Original-techn. papers.
  • Author
  • Model page created by Raynal Aufils. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model is part of the collections of the following members.

 Forum

Forum contributions about this model: Philips France;: BX373A - BF373A

Threads: 1 | Posts: 2

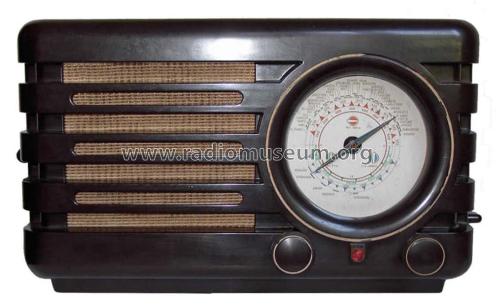

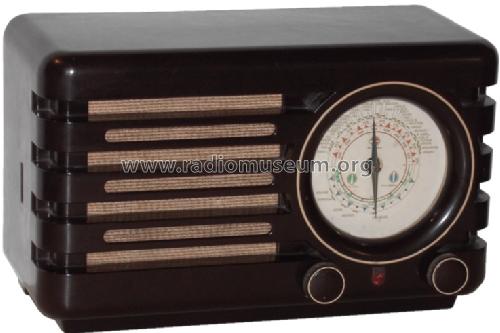

Die Skalen der bei Philips F derzeit hier abgebildeten Geräte sind unterschiedlich. Auf ID=1311370 (und auch beim unter Philips B angelegten Gerät) sind bei 450 m die Stationen Jerusalem und Beograd, auf den anderen Bildern ist dort Angleterre und Suisse FR. zu sehen. Beim unter Philips NL angelegten  Radio sind an dieser Stelle Langenberg und Paris eigezeichnet.

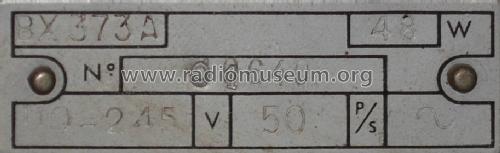

Auf dem Alu-Schild (Chassis) meines Geräts steht eindeutig BX373A, und zwar ohne Zusatz, im verdeckten Bereich der Skala (siehe mein Bild) steht aber ebenso eindeutig BF373A. Im Radiomuseum finden wir unter Philips BF für Frankreich erwartungsgemäss eine grosse Anzahl von Geräten, unter Philips BX für Frankreich aber nur den 373A. So schön es ist, dass Philips konsequent eine Nomenklatur verwendete, so geheimnisvoll und verworren ist dies zugleich.

Übrigens: doctsf führt einen BF373A, allerdings ohne Bild.

Manfred Rathgeb, 11.Jan.17
