BX526A

Philips Belgium (Belgien)

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1953
  • Kategorie
  • Rundfunkempfänger (Radio - oder Tuner nach WW2)
  • Radiomuseum.org ID
  • 29944

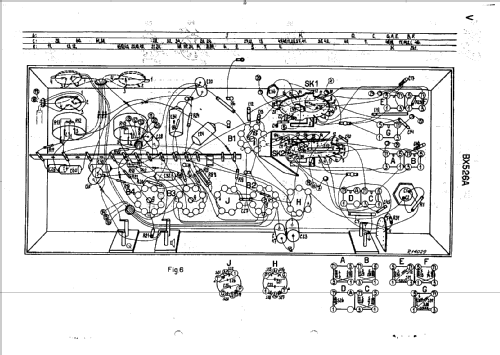

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Anzahl Röhren
  • 6
  • Hauptprinzip
  • Superhet allgemein; ZF/IF 452 kHz; 2 NF-Stufe(n)
  • Anzahl Kreise
  • 6 Kreis(e) AM
  • Wellenbereiche
  • Mittelwelle und mehr als 2 x Kurzwelle.
  • Betriebsart / Volt
  • Wechselstromspeisung / 40-100 Hz, 90; 110; 125; 145; 200; 220 Volt
  • Lautsprecher
  • Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 21 cm = 8.3 inch
  • Belastbarkeit / Leistung
  • 3 W (Qualität unbekannt)
  • Material
  • Plastik oder Bakelit
  • von Radiomuseum.org
  • Modell: BX526A - Philips Belgium Belgien
  • Form
  • Tischgerät-gross, - Querformat (breiter als hoch oder quadratisch).
  • Abmessungen (BHT)
  • 460 x 320 x 200 mm / 18.1 x 12.6 x 7.9 inch
  • Bemerkung
  • 3 KW-Bereiche. Anschlüsse für Plattenspieler und Zusatzlautsprecher. Dial lamp: 8045D (6,3V/0,32A).
  • Nettogewicht
  • 7.2 kg / 15 lb 13.7 oz (15.859 lb)
  • Literaturnachweis
  • - - Manufacturers Literature (Philips Mededelingen, 4th August 1953)
  • Autor
  • Modellseite von Iven Müller angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.

 Sammlungen | Museen | Literatur

Sammlungen

Das Modell befindet sich in den Sammlungen folgender Mitglieder.

 Forum

Forumsbeiträge zum Modell: Philips Belgium: BX526A

Threads: 1 | Posts: 3

I have the BV526A, but parts of the dial cord mechanism are missing. Does anyone have diameter of the black drum the actual dial cord is on?

The radio uses a dual drive mechanism. The black drum (missing) fits on a smaller drum. The smaller drum has two contra widing cords that go around tuning shaft and then through a pair of "pipes" to the tuning capacitor drum.

The Gram and Bass knob parts of the Volume & Tone controls are missing. What do they look like and how do they relate to the main knob which in my case are identical with the Tuning and Wavechange.

What is the difference of BV series? Possibly made in Dublin.

The four bands on the scale are hard to read, nearly worn off.

Top

1) Apparently 25M and 30M band spread, each is nearly 1/2 the scale

2) "41m  13m 16m 18m 20m" legends across the scale. The "41m" makes no sense)

3) "30m 40, 50m 60m 90m"?

4)  200m to 500m and 1600KHz to 600kHz

So "Broadcast /MW" and three Short Wave.  But a different appearance dial

I scanned with a black background to try and get the faint print



Appearance as Received

The Indicator and the extra volume control (as a replacement on/off only) are extras someone added. The dial didn't work, but tuning knob coupled to tuning drum direct (but not really working).





Michael Watterson, 26.Jan.12
