BX700A (BX700A /00)
Philips; Eindhoven (tubes international!); Miniwatt
- Paese
- Olanda
- Produttore / Marca
- Philips; Eindhoven (tubes international!); Miniwatt
- Anno
- 1950/1951
- Categoria
- Radio (o sintonizzatore del dopoguerra WW2)
- Radiomuseum.org ID
- 13411
Philips Doku
Philips Doku
Clicca sulla miniatura dello schema per richiederlo come documento gratuito.
- Numero di tubi
- 15
- Principio generale
- Supereterodina (in generale); ZF/IF 452/10700 kHz; 3 Stadi BF
- N. di circuiti accordati
- 6 Circuiti Mod. Amp. (AM) 9 Circuiti Mod. Freq. (FM)
- Gamme d'onda
- Onde medie (OM), lunghe (OL), piú di 2 gamme di onde corte (> 2 x OC) e MF (FM).
- Tensioni di funzionamento
- Alimentazione a corrente alternata (CA) / 110; 125; 145; 200; 220; 245 Volt
- Altoparlante
- AP magnetodinamico (magnete permanente e bobina mobile) / Ø 24 cm = 9.4 inch
- Potenza d'uscita
- 9 W (qualità ignota)
- Materiali
- Mobile in legno
- Radiomuseum.org

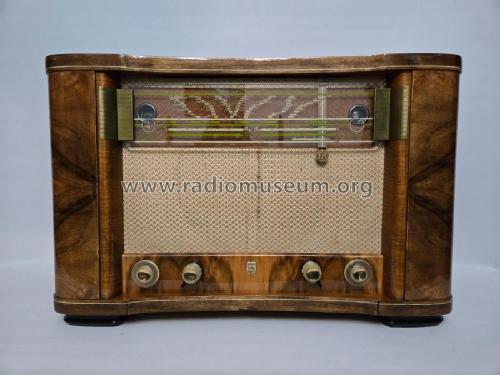

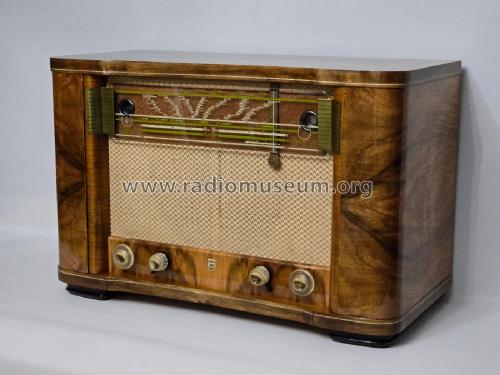

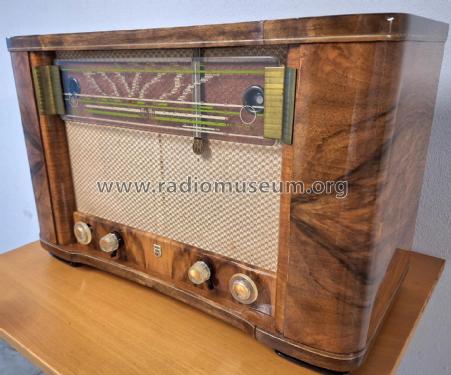

- Modello: BX700A - Philips; Eindhoven tubes
- Forma
- Soprammobile basso, con andamento orizzontale (grosse dimensioni).
- Dimensioni (LxAxP)
- 610 x 394 x 285 mm / 24 x 15.5 x 11.2 inch
- Annotazioni
-
Schaltplan siehe auch Deutschland, Capella BD700A. 3 KW-Bereiche.
AM radio for external antenna:- LW: 150 - 395 kHz.
- BC: 517 - 1622 kHz.
- SW1: 21,9 - 6,95 MHz (13,7m - 43,1m).
- SW2: 7,4 - 5,9 MHz (40,5m - 50,8m bandspread).
- SW3: 12 - 9,35 MHz (25m - 32,1m bandspread).
The bandspread in SW2 and SW3 is obtained by connecting a fixed capacitor in series with the variable tuning capacitor.
FM radio with dipole antenna input: 87,5 - 108 MHz.
AM, FM, including their intermediate frequency stages and detection are completely separated.
Amplifier: push-pull with pentode phase splitter.
Loudspeaker: 9758-05 (7Ω, with soundwave diffuser).
Dial lamps: 3x 8045D (E10, 6.3V/320mA).
Price in Switzerland: 985 SFr.
- Peso netto
- 16.2 kg / 35 lb 10.9 oz (35.683 lb)
- Prezzo nel primo anno
- 685.00 Hfl
- Fonte esterna dei dati
- E. Erb 3-907007-36-0
- Fonte dei dati
- Technisch- Commercieel - Radio Vademecum Staleman
- Riferimenti schemi
- Thali-Schemasammlung und Tungsram-Röhrenbestückung.
- Letteratura / Schemi (1)
- -- Original-techn. papers.
- Altri modelli
-
In questo link sono elencati 5241 modelli, di cui 4377 con immagini e 3446 con schemi.
Elenco delle radio e altri apparecchi della Philips; Eindhoven (tubes international!); Miniwatt
Collezioni
Il modello fa parte delle collezioni dei seguenti membri.
Discussioni nel forum su questo modello: Philips; Eindhoven: BX700A
Argomenti: 1 | Articoli: 5
For some time I tried to obtain a reasonable FM reception on this set.
I replaced all the tubes of the FM part,I adjusted everything according to the sevice manual but the
reception is pretty poor,on many stations there is a annoying background noise like there is a problem with
the tuning of the hf stage.
Henk Kramer
Henk Kramer, 13.Jan.09
