Capella 663 BD663A

Philips Radios - Deutschland

Données
Forum
Images
Collections

  • Année
  • 1956/1957
  • Catégorie
  • Radio - ou tuner d'après la guerre 1939-45
  • Radiomuseum.org ID
  • 21056
    • Brand: Deutsche Philips-Ges.

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

 Spécifications techniques

  • No. de tubes
  • 11
  • Principe général
  • Super hétérodyne (en général); FI/IF 460/10700 kHz
  • Circuits accordés
  • 8 Circuits MA (AM)     11 Circuits MF (FM)
  • Gammes d'ondes
  • PO, GO, OC et FM
  • Tension / type courant
  • Alimentation Courant Alternatif (CA) / 110; 125; 145; 220 Volt
  • Haut-parleur
  • 5 HP
  • Matière
  • Boitier en bois
  • De Radiomuseum.org
  • Modèle: Capella 663 BD663A - Philips Radios - Deutschland
  • Forme
  • Modèle de table avec boutons poussoirs.
  • Dimensions (LHP)
  • 680 x 430 x 265 mm / 26.8 x 16.9 x 10.4 inch
  • Remarques
  • Zweikanal-Endstufe 2× 4,5 W, mono; drehbare Ferritantenne.
  • Poids net
  • 18 kg / 39 lb 10.4 oz (39.648 lb)
  • Prix de mise sur le marché
  • 575.00 DM
  • Source extérieure
  • Erb
  • Littérature
  • -- Original-techn. papers.

 Collections | Musées | Littérature

Collections

Le modèle Capella 663 fait partie des collections des membres suivants.

 Forum

Contributions du forum pour ce modèle: Philips Radios -: Capella 663 BD663A

Discussions: 8 | Publications: 14

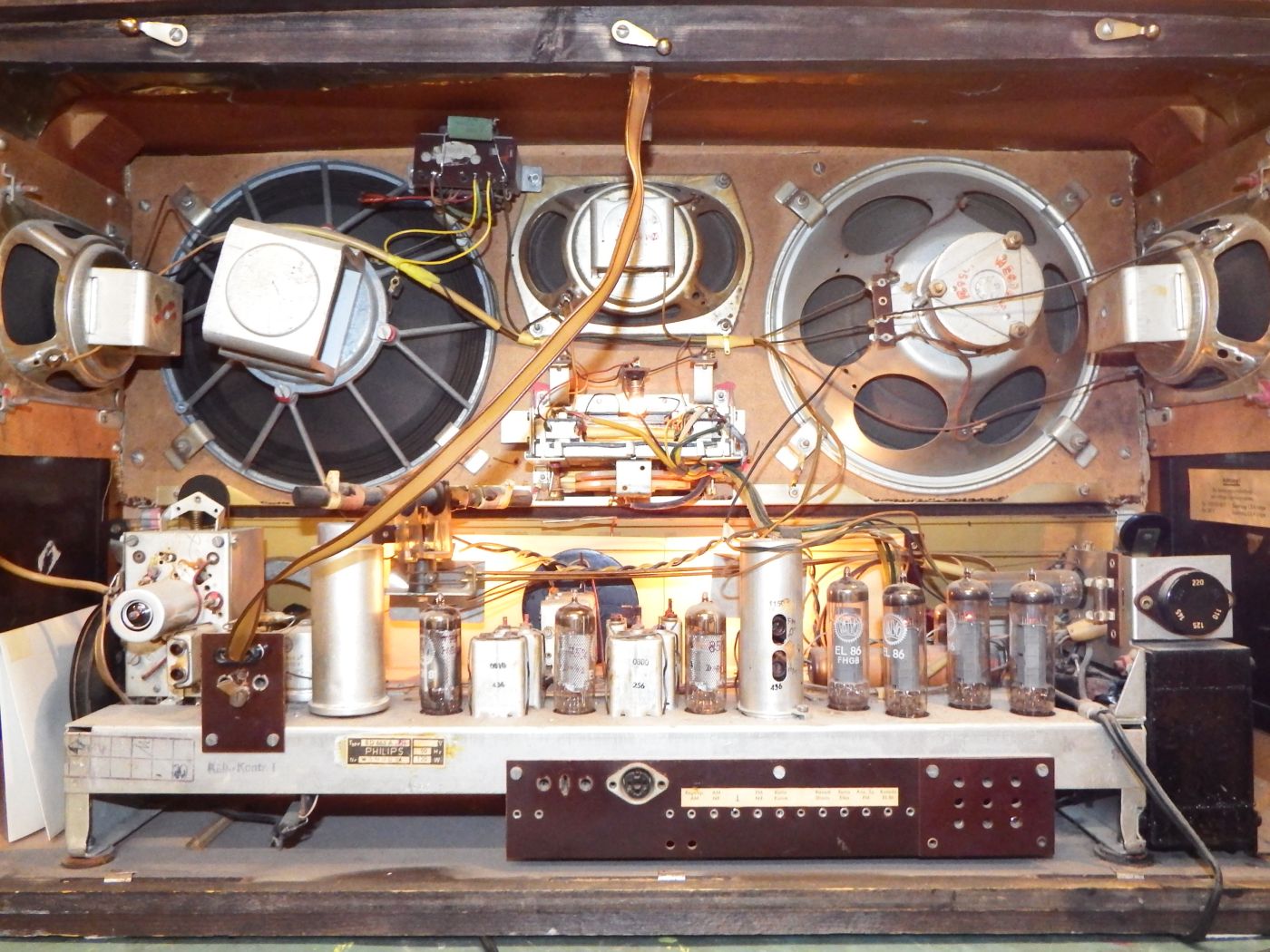

Hallo,

habe ein wirklich schönes Gerät das auf allen Wellenbereichen wunderbar spielt.

Jedoch ist mir aufgefallen, dass, von hinten gesehen, der Linke Lautsprecher ein anderer ist wie auf den Bildern, die hier zur verfügung stehen.

Kann mir jemand etwas über diesen Lautsprecher erklären ?

Danke im Voraus

Pièces jointes

Frank Winter, 07.Dec.19

Weitere Posts (4) zu diesem Thema.

Suche für obiges Gerät den rechten Knopf . Wer kann helfen?



                        Rudolf  Kernchen

Rudolf Kernchen, 28.Jun.10

Weitere Posts (2) zu diesem Thema.

Hallo liebe Radiofreunde,

bei dem Philips Capella ist der Ratiofilter in einem Alubecher untergebracht (siehe Bild). Weiß jemand, wie dieser Becher entfernt werden kann, um z. B. den Ratioelko austauschen zu können?

Im Voraus besten Dank für Eure Mühe.

Grüße

Winfried

Pièces jointes

Winfried Höhn, 31.Dec.09

Weitere Posts (3) zu diesem Thema.

Eine ausführliche Beschreibung des Klangregisters findet sich hier:

http://www.radiomuseum.org/forum/philips_bd563a_bd_563_a_saturn_5632.html

Stefan Weigelt

Stefan Weigelt, 24.Dec.08

Weitere Posts (1) zu diesem Thema.



Mechanische Defekte an den Basslautsprechern

Bei der Sanierung meiner ersten Capella war leider ein Basslautsprecher defekt, da die Wicklung irreparabel durchgebrannt war. Die Übergabe des Gerätes erfolgte persönlich und nahezu erschütterungsfrei.  Da die Beschaffung dieser Lautsprecher einzeln so nicht möglich war, blieb also nur der Weg zu ebay. Das anschließend ersteigerte Radio war gut verpackt und wies sonst keine Beschädigungen auf, allerdings war der eine Basslautsprecher mechanisch defekt. Zwei der drei Befestigungsschrauben des Magneten waren an den Köpfen regelrecht abgebrochen oder abgeschert mit glatter Bruchkante. Dadurch drehte sich der Magnet weg und riß die ganze Spule mit ab. Soweit so gut, nachdem ich das erste Radio mit dem zweiten verbliebenen Exemplar bestückt hatte, funktioniert soweit alles gut, nach der Funktionsprobe stellte ich das Gerät auf die Seit, um den Bodendeckel anzubringen. Dabei und ohne jede Vorwarnung sprang am ersten Basslautsprecher wieder ein Stehbolzen ab, und zwar genau mit den selben Merkmalen wie bei den anderen beiden an der " Sollbruchstelle". Ich habe ihn durch einen neuen Stehbolzen ersetzen können, bin aber beunruhigt, wie es mit den anderen Bolzen weitergeht. Einfach auswechseln scheint mir ausgeschlossen, da die Bolzen mit der Kopfseite zur Sicke hin sitzen und wahrscheinlich nicht rauszuziehen gehen.

Hat jemand ähnliche Erfahrungen gemacht ? Lohnt es sich vielleicht, die alten Bolzen mit entsprechendem Werkzeug an der "Knackstelle" abzuscheren, um gefahrlose neue Bolzen eisetzen zu können ? Was haltet ihr davon ??

Michael Ritter, 06.Jan.08

Weitere Posts (1) zu diesem Thema.

Liebe Sammlerkollegen,

ich habe eine spezielle Frage an die Röhrenspezialisten unter Ihnen.

Bei der Reparatur eines Philips Capella 663 bin ich auf eine, schön in Alufolie eingewickelte Röhre gestoßen.
Nach dem Ersetzen von mehreren defekten Bauteilen, wollte ich das Radio wieder in Betrieb nehmen, war jedoch neugierig, warum eben diese eine Röhre eingewickelt war. Zu meinem großen Erstaunen entpupte sich die vermeintliche ECC83 als ECC82.
Laut Röhrentaschenbuch haben diese Röhren völlig andere Betriebsbedingungen.

Welche Auswirkung hat diese falsche Röhrenbestückung auf die nachfolgende EL86 Gegentaktendstufe, bzw. auf die gesamte Technik? Gibt es etwas, auf das ich besonders achten sollte?

Da das Radio lt. Vorbesitzer noch spielte, bevor ein durchgeschlagener Kondensator es verstummen ließ, möchte ich alle eventuellen Schäden durch die falsche Röhre beseitigen, um in anschließend wieder in Betrieb zu nehmen.

Leider habe ich meine Ausbildung erst nach dem Röhrenzeitalter absolviert, so dass ich auf diesem Gebiet nicht ganz so gut Bescheid weiß.

Vielen Dank für Ihre Hilfe und schöne Grüße
Thomas Welti

Thomas Welti, 10.Feb.06

Weitere Posts (1) zu diesem Thema.

Hallo,

hat jemand noch hochohmige Philips Lautsprecher zu verkaufen?

Sie sollten 400 bis 800 Ohm haben. Der Durchmesser ist egal.

Vielen Dank für Ihre Antworten.

MFG Niels Vormoor

Niels Vormoor, 14.Oct.03

Weitere Posts (1) zu diesem Thema.

Zu dem Capella 663 gibt es auch eine seltene helle Ausführung, mit hellem Rüsterholgehäuse, schwarzen Zierrändern und hellgrüner Skala (Photo demnächst), technisch identisch mit der normalen Ausführung.

Dietmar Rich, 11.Aug.03

Weitere Posts (1) zu diesem Thema.
