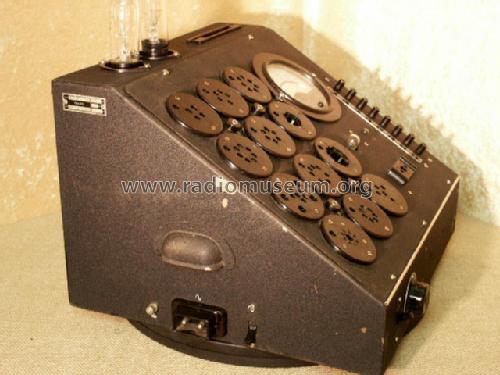

Cartomatic (Röhrenprüfgerät mit Karten) GM7629

Philips; Eindhoven (tubes international!); Miniwatt

Dati
Forum
Immagini
Collezioni

  • Anno
  • 1936
perfect model
  • Categoria
  • Strumento da laboratorio
  • Radiomuseum.org ID
  • 83464

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

 Specifiche tecniche

  • Numero di tubi
  • 2
  • Gamme d'onda
  • - senza
  • Tensioni di funzionamento
  • Alimentazione a corrente alternata (CA) / 100-255 Volt
  • Altoparlante
  • - - Nessuna uscita audio.
  • Materiali
  • Mobile di metallo
  • Radiomuseum.org
  • Modello: Cartomatic GM7629 - Philips; Eindhoven tubes
  • Forma
  • Soprammobile a leggio (pannello inclinato).
  • Dimensioni (LxAxP)
  • 490 x 280 x 400 mm / 19.3 x 11 x 15.7 inch
  • Annotazioni

  • Das Gerät funktioniert mit gelochten Karten für die jeweiligen Röhren.
    Röhrenmessungen: Heizfadenbruch; Kurzschluss zwischen den Elektroden; Kontakt zwischen der Metallisierung und dem zugehörigen Sockelstift; Isolierung der Elektroden in warmem Zustande; ausreichende Emission; Steilheit; Bruch der Elektrodenzuleitungen.
    Gleichspannung: 0,2...500 V in vier Bereichen.
    Wechselspannung: 1...500 V in vier Bereichen.
    Gleichstrom: 0,1...1000 mA in fünf Bereichen
    Wechselstrom: 5...1000 mA in vier Bereichen.
    Widerstand: 1 Ohm...5 MOhm in fünf Bereichen.
    Kapazität: 1000 pF...200 uF in fünf Bereichen.
    Glühlämpchen 8041 zur Kontrolle auf Heizfadenbruch, Glimmlampe 9512 zur Kontrolle auf Kurzschluss.



    Für andere Zwecke realisierte Philips auch einen Cardiomat, Cardomat bzw. Card-o-Mat (Suchwörter)..

  • Peso netto
  • 20 kg / 44 lb 0.8 oz (44.053 lb)
  • Bibliografia
  • - - Manufacturers Literature (Philips Datenbuch, 1940)
  • Autore
  • Modello inviato da Carlos Lazarini. Utilizzare "Proponi modifica" per inviare ulteriori dati.
