Don 047 90RL047

• Paese
• Germania

• Produttore / Marca
• Philips Radios - Deutschland

• Anno
• 1975–1977

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 134201

• • Brand: Deutsche Philips-Ges.

• Immagini
• Schemi

Previous Next

Previous Next

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di transistor
• 6

• Semiconduttori

• Principio generale
• Supereterodina (in generale); ZF/IF 452 kHz

• N. di circuiti accordati
• 5 Circuiti Mod. Amp. (AM)

• Gamme d'onda
• Solo onde medie (OM).

• Tensioni di funzionamento
• Batterie a secco / 2 × 1,5 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile) / Ø 5.5 cm = 2.2 inch

• Potenza d'uscita
• 0.13 W (qualità ignota)

• Materiali
• Plastica (non bachelite o catalina)

• Radiomuseum.org
• Modello: Don 047 90RL047 - Philips Radios - Deutschland

• Forma
• Tascabile (portatile molto piccola), < 20 cm

• Dimensioni (LxAxP)
• 75 x 112 x 36 mm / 3 x 4.4 x 1.4 inch

• Annotazioni

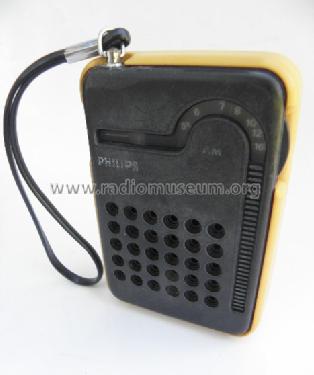

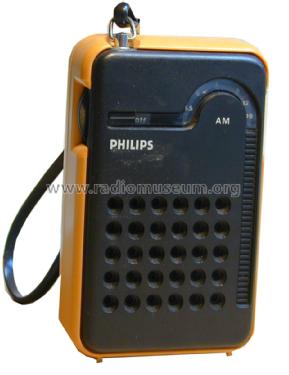

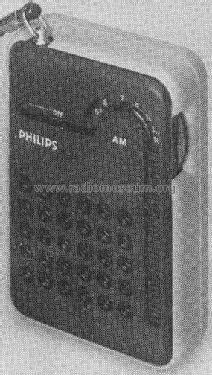

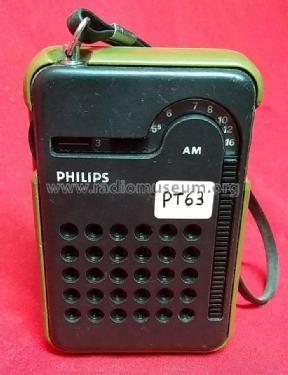

• Philips Taschenradio Don (90RL047).
  Anschluss für Kleinhörer (im Lieferumfang).
  Gehäusefarben: grün, gelb, orange.

  Gleiches Gerät wie Prinz 071 mit anderem Design.

• Peso netto
• 0.2 kg / 0 lb 7 oz (0.441 lb)

• Fonte dei dati
• Handbuch VDRG 1975/1976

• Bibliografia
• Handbuch VDRG 1976/1977

• Letteratura / Schemi (1)
• Radio- es TV- kapcsolások, 1975-77

• Letteratura / Schemi (2)
• -- Original prospect or advert

• Autore
• Modello inviato da Bernd P. Kieck. Utilizzare "Proponi modifica" per inviare ulteriori dati.
