EL3516/80

Philips - Österreich

Data

Forum

Pictures

Collections

Country
Austria

Manufacturer / Brand
Philips - Österreich

Year
1957/1958

Category
Sound/Video Recorder and/or Player

Radiomuseum.org ID
77999

Schematics

EL3516/80; Philips - Österreich (ID = 106326) R-Player — Philips - Österreich EL3516/80 (3)

EL3516/80; Philips - Österreich (ID = 408175) R-Player — Philips - Österreich EL3516/80 (3)

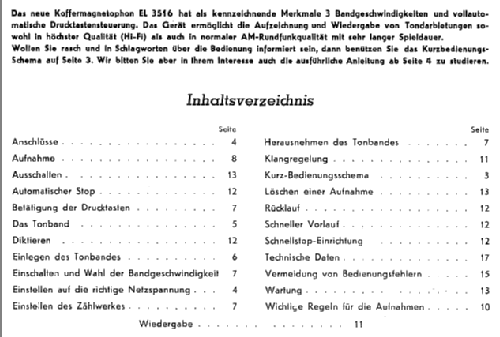

EL3516/80; Philips - Österreich (ID = 408176) R-Player — Philips - Österreich EL3516/80 (3)

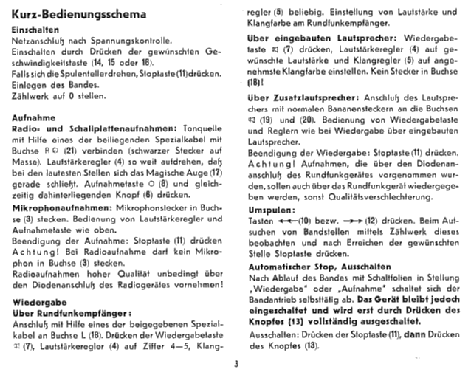

EL3516/80; Philips - Österreich (ID = 408177) R-Player — Philips - Österreich EL3516/80 (3)

EL3516/80; Philips - Österreich (ID = 408178) R-Player — Philips - Österreich EL3516/80 (3)

EL3516/80; Philips - Österreich (ID = 408179) R-Player — Philips - Österreich EL3516/80 (3)

EL3516/80; Philips - Österreich (ID = 408180) R-Player — Philips - Österreich EL3516/80 (3)

EL3516/80; Philips - Österreich (ID = 408181) R-Player — Philips - Österreich EL3516/80 (3)

EL3516/80; Philips - Österreich (ID = 408182) R-Player — Philips - Österreich EL3516/80 (3)

EL3516/80; Philips - Österreich (ID = 408183) R-Player — Philips - Österreich EL3516/80 (3)

EL3516/80; Philips - Österreich (ID = 408184) R-Player — Philips - Österreich EL3516/80 (3)

EL3516/80; Philips - Österreich (ID = 408185) R-Player — Philips - Österreich EL3516/80 (3)

EL3516/80; Philips - Österreich (ID = 408186) R-Player — Philips - Österreich EL3516/80 (3)

EL3516/80; Philips - Österreich (ID = 408187) R-Player — Philips - Österreich EL3516/80 (3)

EL3516/80; Philips - Österreich (ID = 408188) R-Player — Philips - Österreich EL3516/80 (3)

EL3516/80; Philips - Österreich (ID = 408189) R-Player — Philips - Österreich EL3516/80 (3)

EL3516/80; Philips - Österreich (ID = 408190) R-Player — Philips - Österreich EL3516/80 (3)

EL3516/80; Philips - Österreich (ID = 408191) R-Player — Philips - Österreich EL3516/80 (3)

EL3516/80; Philips - Österreich (ID = 1843265) R-Player — Philips - Österreich EL3516/80 (3)

EL3516/80; Philips - Österreich (ID = 1843266) R-Player — Philips - Österreich EL3516/80 (3)

EL3516/80; Philips - Österreich (ID = 1843267) R-Player — Philips - Österreich EL3516/80 (3)

EL3516/80; Philips - Österreich (ID = 1843268) R-Player — Philips - Österreich EL3516/80 (3)

EL3516/80; Philips - Österreich (ID = 1843269) R-Player — Philips - Österreich EL3516/80 (3)

EL3516/80; Philips - Österreich (ID = 1843270) R-Player — Philips - Österreich EL3516/80 (3)

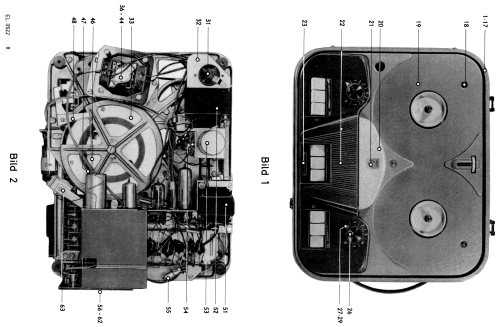

EL3516/80; Philips - Österreich (ID = 1843271) R-Player — Philips - Österreich EL3516/80 (3)

EL3516/80; Philips - Österreich (ID = 1843272) R-Player — Philips - Österreich EL3516/80 (3)

EL3516/80; Philips - Österreich (ID = 1843273) R-Player — Philips - Österreich EL3516/80 (3)

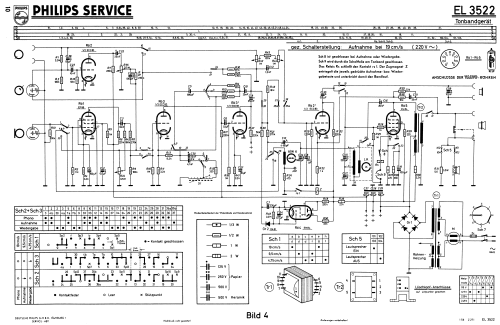

EL3516/80; Philips - Österreich (ID = 1843274) R-Player — Philips - Österreich EL3516/80 (3)

EL3516/80; Philips - Österreich (ID = 1843275) R-Player — Philips - Österreich EL3516/80 (3)

EL3516/80; Philips - Österreich (ID = 1843276) R-Player — Philips - Österreich EL3516/80 (3)

EL3516/80; Philips - Österreich (ID = 106325) R-Player — Philips - Österreich EL3516/80 (2)

EL3516/80; Philips - Österreich (ID = 155034) R-Player — Philips - Österreich EL3516/80 (2)
aus Ebay Verk. super8film Nr. 7560310328

EL3516/80; Philips - Österreich (ID = 1359544) R-Player — Philips - Österreich EL3516/80 (1)
A_Philips_EL3516/80.jpg

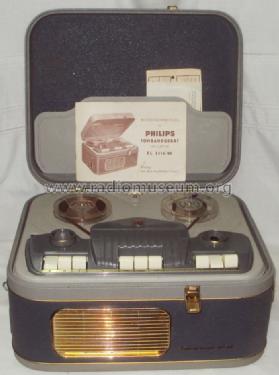

EL3516/80; Philips - Österreich (ID = 1359545) R-Player — Philips - Österreich EL3516/80 (1)
A_Philips_EL3516/80.jpg

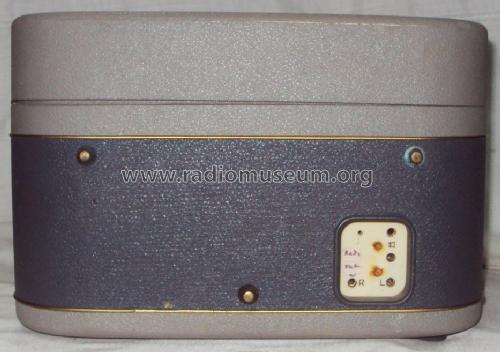

EL3516/80; Philips - Österreich (ID = 1359546) R-Player — Philips - Österreich EL3516/80 (1)
A_Philips_EL3516/80.jpg

EL3516/80; Philips - Österreich (ID = 1359547) R-Player — Philips - Österreich EL3516/80 (1)
A_Philips_EL3516/80.jpg

EL3516/80; Philips - Österreich (ID = 1359548) R-Player — Philips - Österreich EL3516/80 (1)
A_Philips_EL3516/80.jpg

EL3516/80; Philips - Österreich (ID = 1359549) R-Player — Philips - Österreich EL3516/80 (1)
A_Philips_EL3516/80.jpg

EL3516/80; Philips - Österreich (ID = 2635393) R-Player — Philips - Österreich EL3516/80 (2)
Hersteller-Doku

Click on the schematic thumbnail to request the schematic as a free document.

Technical Specifications

Number of Tubes
5

Valves / Tubes
EF86 ECC83 ECL82 EZ80 EM81

Main principle
Audio-Amplification

Wave bands
- without

Details
Tape Recorder

Power type and voltage
Alternating Current supply (AC) / 110; 127; 220; 245 Volt

Loudspeaker
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 13 cm = 5.1 inch

Power out
2.5 W (unknown quality)

Material
Wooden case

from Radiomuseum.org
Model: EL3516/80 - Philips - Österreich

Shape
Tablemodel with Push Buttons.

Dimensions (WHD)
400 x 205 x 330 mm / 15.7 x 8.1 x 13 inch

Notes
3 Bandgeschwindigkeiten: 19; 9,5; 4,75 cm/sek.
Parallelgerät zum Hornyphon Triola WM4300A

Armário de madeira revestido a napa côr cinza/azul escuro.

Price in first year of sale
3,940.00 öS

Source of data
-- Original prospect or advert / Radiokatalog Band 2, Ernst Erb

Literature/Schematics (1)
-- Original-techn. papers.

Author
Model page created by Wolfgang Bauer. See "Data change" for further contributors.
