- Country
- Netherlands
- Manufacturer / Brand
- Philips; Eindhoven (tubes international!); Miniwatt
- Year
- 1959/1960
- Category
- Audio Amplifier or -mixer
- Radiomuseum.org ID
- 95177
Click on the schematic thumbnail to request the schematic as a free document.

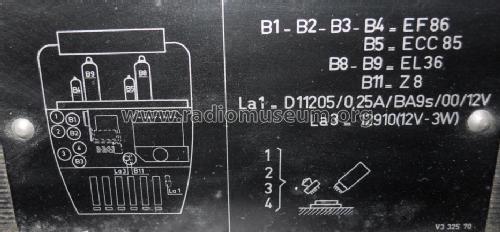

- Number of Tubes
- 7
- Number of Transistors
- Main principle
- Audio-Amplification; 5 AF stage(s)
- Wave bands
- - without
- Power type and voltage
- Alternating Current supply (AC) / 110; 125; 145; 200; 220; 245 Volt
- Loudspeaker
- - This model requires external speaker(s).
- Power out
- 35 W (undistorted)
- Material
- Metal case
- from Radiomuseum.org
- Model: EL6415 - Philips; Eindhoven tubes
- Shape
- Tablemodel, with any shape - general.
- Dimensions (WHD)
- 305 x 150 x 400 mm / 12 x 5.9 x 15.7 inch
- Notes
-
35-W-Mischpultverstärker mit 4 Eingängen.
Übersteuerungsschutz mittels LDR.
- Net weight (2.2 lb = 1 kg)
- 9.5 kg / 20 lb 14.8 oz (20.925 lb)
- Price in first year of sale
- 1,165.00 DM
- Mentioned in
- - - Manufacturers Literature (Philips Handbuch für den Fachhandel 1966/67)
- Literature/Schematics (1)
- -- Original-techn. papers. (Service manual EL6415/00 N686 9.59)
- Author
- Model page created by Thomas Makarow. See "Data change" for further contributors.
- Other Models
-
Here you find 5242 models, 4383 with images and 3445 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Philips; Eindhoven (tubes international!); Miniwatt
Collections
The model is part of the collections of the following members.
Forum contributions about this model: Philips; Eindhoven: EL6415
Threads: 1 | Posts: 1
Hallo, kennt irgend jemand diese komische Eingangs-Anschlüsse auf der Hinterseite des Gerätes? (Dreipol-Mannlich, grösser als DIN, und Assymetrisch) Wie nennt man die Stecker, die hier angeschlossen sein dürfen? Kann man diese noch heute kaufen, im Audioshops, oder irgendwo ... im Internet? In der Dokumentation habe ich nur die Philips Product Number gefunden (EL.....).
Danke für jede Hilfe, Zoltan
Danke für jede Hilfe, Zoltan
Zoltan Cseke, 26.Dec.06
