Goya D26K260/82 Ch= K9

Philips Radios - Deutschland

  • Year
  • 1972
  • Category
  • Television Receiver (TV) or Monitor
  • Radiomuseum.org ID
  • 158978
    • Brand: Deutsche Philips-Ges.

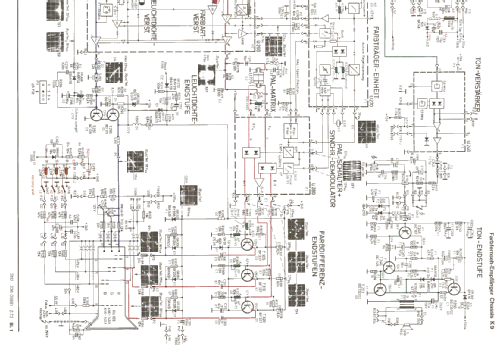

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 1
  • Number of Transistors
  • 56
  • Semiconductors
  • Main principle
  • Superheterodyne (common)
  • Wave bands
  • Wave Bands given in the notes.
  • Power type and voltage
  • Alternating Current supply (AC) / 220 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Goya D26K260/82 Ch= K9 - Philips Radios - Deutschland
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 740 x 520 x 460 mm / 29.1 x 20.5 x 18.1 inch
  • Notes
  • Philips Goya D26K260/82 enthält das erste voll halbleiterbestückte Chassis K9 des Herstellers. 10 ICs und 83 Dioden, VHF/UHF Tuner mit Dioden-Abstimmung und Dioden-Bereichsumschaltung. Leistungsaufnahme 175 Watt. Ausführung: Holzgehäuse, hell matt.
  • Net weight (2.2 lb = 1 kg)
  • 45 kg / 99 lb 1.9 oz (99.119 lb)
  • Author
  • Model page created by Alexander Schmitz. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Goya is part of the collections of the following members.

 Forum

Forum contributions about this model: Philips Radios -: Goya D26K260/82 Ch= K9

Threads: 5 | Posts: 19

Liebe Sammlerkollegen,

Geräte mit dem Chassis K9 (Delta-Bildröhre) sowie die Nachfolger mit dem Chassis K9i bis K11 (InLine-Bildröhre) gelten unter Kennern zu Recht als sehr zuverlässig und langlebig.
Allerdings gibt es eine ganz wichtige Warnung: Im Chassis K9 werden abweichend zu der üblichen Schaltungstechnik in der Zeilenendstufe zwei parallelgeschaltete Rücklaufkondensatoren verwendet. Das sind die Kondensatoren, die parallel zum Zeilenendstufen-Transistor (auch hier sind es zwei parallelgeschaltete BU109) angeordnet sind, einer auf der Leiterplatte, der andere direkt bei den Transistoren. Leider ist die Qualität dieser Kondensatoren (Fabrikat ERO) das Problem! Meistens fällt einer schon nach kurzer Betriebszeit durch totalen Kapazitätsverlust aus. Was dann folgt, gleicht einer Katastrophe: Durch den ausgefallenen Kondensator reduziert sich die Rücklaufkapazität von ca. 10nF auf etwa 5nF. Dadurch steigt die Hochspannung von 25kV auf über 40kV an!!! Dadurch wird das Bild sehr hell und viel zu klein. Es herrscht höchste Gefahr! Das Gerät ist unbedingt sofort abzuschalten! Grund: Trotz der viel zu hohen Rücklaufspannung sterben erfahrungsgemäß nicht die sehr stabilen BU-Transistoren, und seltsamerweise übersteht das auch meistens die Hochspannungskaskade; die Hochspannungserzeugung geht also weiter anstatt sich selbst zu beenden. Vielmehr schlägt dann recht schnell die Hochspannung innerhalb des Bildröhrenhalses (im Bereich des Focus) durch das Glas nach draußen in die Konvergenz- oder Ablenkeinheit. Das hat erhebliche Zerstörungen zur Folge: Die Bildröhre zieht Luft, der Heizfaden brennt durch, die Farbdifferenzendstufen schlagen durch, die Konvergenzschaltungen werden in Mitleidenschaft gezogen, usw., usw.. Normalerweise ist das das wirtschaftliche Aus solcher Geräte.
Es handelt sich um einen Serienfehler, der bei Philips seinerzeit bekannt war und den Philips bei den Werkstätten auch bekannt gemacht hatte. Leider wurden seinerzeit oft nicht, wie vorgeschrieben, die beiden ERO-Kondensatoren durch einen einzigen, verlustarmen (!) 2kV-Kondensator (meist Röderstein KP, blau) vorsorglich ersetzt, so dass leider etliche dieser Geräte förmlich "in die Luft geflogen" sind.
Deshalb muss ich dringend raten, bei diesen Geräten immer zu kontrollieren, ob die alten ERO-Kondensatoren durch einen einzigen, geeigneten Kondensator ersetzt worden sind! Sicherheitshalber auch bei den Chassis K9i bis K11, obwohl diese serienmäßig meistens schon nur noch einen Kondensator verbaut hatten, einen grünen.

Andreas Steinmetz



Andreas Steinmetz, 12.Dec.09

Weitere Posts (1) zu diesem Thema.

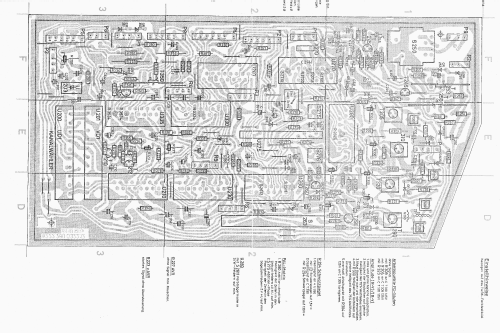

Service-Information

Attachments

Egon Strampe, 23.Jun.13

Weitere Posts (1) zu diesem Thema.

Goya und Ultraschall-Fernbedienung.

Attachments

Egon Strampe, 12.Jun.13

Weitere Posts (1) zu diesem Thema.



Hallo,


Leider habe ich das Problem das der UHF empfang nicht funktioniert. Die Spannung an Pin D beträgt 11,6 Volt somit sollte der Umschalter in Ordnung sein. Wie sollte man bei der Fehlersuche weiter vorgehen?

Alexander Schmitz, 24.Sep.09

Weitere Posts (12) zu diesem Thema.



Hallo,


Hat das Gerät wirklich den Namen Goya? Dieser ist wo nirgends auf dem Gerät zu finden und wurde von den Modelladmins ergänzt.

Alexander Schmitz, 12.Aug.09

Weitere Posts (4) zu diesem Thema.
