HF-Oszillator GM2893 /01

• Country
• Netherlands

• Manufacturer / Brand
• Philips; Eindhoven (tubes international!); Miniwatt

• Year
• 1955

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 79872

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 8

• Valves / Tubes
• EF50 EF50 EF41 EF41 EF41 ECC81 85A2 EZ80

• Wave bands
• Wave Bands given in the notes.

• Power type and voltage
• Alternating Current supply (AC) / 110; 125; 200; 220; 245 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org

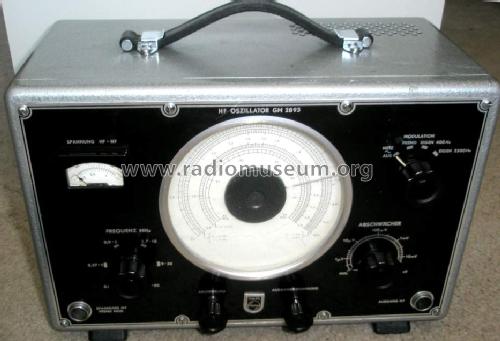

• Model: HF-Oszillator GM2893 /01 - Philips; Eindhoven tubes

• Shape
• Tablemodel without push buttons, Mantel/Midget/Compact up to 14

• Dimensions (WHD)
• 335 x 230 x 200 mm / 13.2 x 9.1 x 7.9 inch

• Notes

• Frequenzbereich: 90 kHz bis 50 MHz in 6 Stufen. Eigenmodulation AM 400 Hz und 2500 Hz sowie zusätzlich Fremdmodulation. Eingebauter Abschwächer sowie stufenlos einzustellendes Mess- bzw. Ausgangssignal.

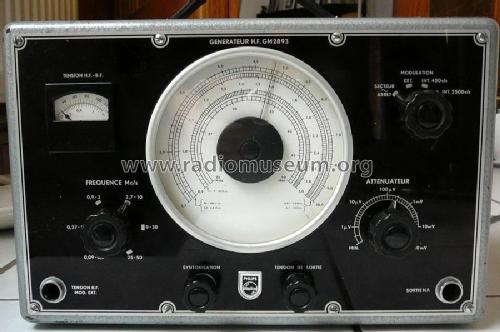

  Dieses Modell wurde hergestellt für verschiedene Länder (Niederlande, Deutschland, Belgien, Frankreich und wahrscheinlich auch noch für weitere Länder). Die Ausführungen sind gleich, nur die Beschriftung ist unterschiedlich.

• Net weight (2.2 lb = 1 kg)
• 9.2 kg / 20 lb 4.2 oz (20.264 lb)

• Price in first year of sale
• 990.00 DM

• Literature/Schematics (1)
• Radio Constructeur et Dépanneur Mai 1955
