L2X70B
Philips Belgium (Belgien)
- País
- Bélgica
- Fabricante / Marca
- Philips Belgium (Belgien)
- Año
- 1957 ?
- Categoría
- Radio - o Sintonizador pasado WW2
- Radiomuseum.org ID
- 321814
Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.
- Numero de valvulas
- 4
- Principio principal
- Superheterodino en general; ZF/IF 470 kHz
- Número de circuitos sintonía
- 6 Circuíto(s) AM
- Gama de ondas
- OM y OL
- Tensión de funcionamiento
- Pilas / 1,5 & 67,5 Volt
- Altavoz
- Altavoz dinámico (de imán permanente)
- Material
- Materiales diversos
- de Radiomuseum.org

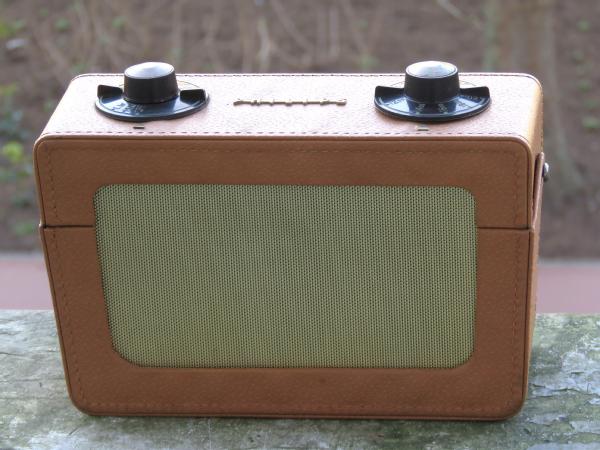

- Modelo: L2X70B - Philips Belgium Belgien
- Forma
- Portátil > 20 cm (sin la necesidad de una red)
- Ancho, altura, profundidad
- 240 x 146 x 83 mm / 9.4 x 5.7 x 3.3 inch
- Anotaciones
-
See also Dutch model L2X70B.
- Mencionado en
- -- Original-techn. papers.
- Autor
- Modelo creado por Gidi Verheijen. Ver en "Modificar Ficha" los participantes posteriores.
- Otros modelos
-
Donde encontrará 596 modelos, 572 con imágenes y 343 con esquemas.
Ir al listado general de Philips Belgium (Belgien)
Colecciones
El modelo es parte de las colecciones de los siguientes miembros.
Contribuciones en el Foro acerca de este modelo: Philips Belgium: L2X70B
Hilos: 1 | Mensajes: 3
Au, wie fein! Keine Sorgen mit Batterien! Schon flutscht der Stecker in die Steckdose. – Es ist gar nicht so unvorsichtig, hat mir der vorige Besitzer doch mitgeteilt, dass er das am Vortag auch noch gemacht hat. – Läuft es, das Radio?
Ja, es läuft. Es empfängt auf LW, auf MW benimmt es sich komisch. Aber wie läuft es? – Es verzerrt ganz fürchterlich. Also nimmt man das Chassis aus dem Gehäuse, was ganz, ganz leicht geht – hat man erst einmal die Bedienelemente erfolgreich abziehen können. Nur noch zwei Schrauben an den Seiten trennen mich vom ersten Blick ins Innere.
Nun können wir uns einmal dem Stecker zuwenden. Dieses Radio ist ein Batterie-Portable. Dass trotzdem ein Stecker dran ist, schulden wir dem Mann, der das Gerät umgebaut hat auf Netzanschluss. Es steckt ein Netztrafo drin, und eine Schaltung zur Stabilisierung. Mit einem Präzisionstrimmer lässt sich die Heizspannung ganz vorzüglich einstellen. Die Anodenspannung ist einfacher aufgebaut. Leider liefert sie 94,5V etwas hoch für ein Gerät, was mit 67,5V zufrieden sein sollte.
Der hiesige Forscher untersucht das Radio. Der Empfangsteil ist in Ordnung, beim Lautstärke-Regler liegt das Signal sauber an. Der Verstärker selber aber verzerrt. Schlechte Röhren kann ich ausschliessen, da ich alle nacheinander einmal ausgewechselt habe. Ist es die Überspannung? – Statt weiter zu zweifeln, prüfe ich entschlossen einmal die wenigen Bauelemente um die Röhren herum. Beim Widerstand R7 werde ich fündig. 1MOhm sollte er sein, 10MOhm messe ich. Ich überbrücke ihn: sauberer Klang!
Im Moment habe ich wenig Klarsicht, ein Auge ist in Revision. Beim Löten würde ich am liebsten die Finger anlegen: Wo ist der Draht eigentlich? – Das ist aber wenig ratsam bei einer heissen Lötspitze. Trotzdem gelingt es schliesslich, den neuen Widerstand aus der Bastelkiste fest zu verlöten.
Die Anodenspannung kommt als Wechselstrom von 70V aus dem Trafo. In der Schaltung wird sie hochgeschaukelt zu 94,5V. Ich füge in die Wechselstromzuführung von 70V einen Widerstand von 680 Ohm ein, womit sich die Ausgangsspannung auf 69,5V absenkt – ganz manierlich, der Wert.
Jetzt könnte der Reparateur zufrieden sein… wenn nicht, ja wenn nicht die Mittelwelle immer noch ein seltsames Leiser- und Lauterwerden zeigte. Ich kann keine eindeutige Ursache finden und muss mich damit abfinden. Was ich aber gerne noch herausbringen würde – und dafür muss ich mich nun an die versierten Röhrenfachleute in dieser Runde wenden! – was wäre auf Dauer passiert mit Batterie-Röhren oder den anderen Bauelementen, wenn die Anodenspannung immer etwa 25V zu hoch geblieben wäre?
Friedlich läuft das Radio vor sich hin, friedlich lauscht der Radioreparateur den Possen der Akteure im zurzeit wirklich wilden Welttheater…
Bruce Cohen, 12.Mar.25
