• Country
• France

• Manufacturer / Brand
• Philips France; Paris

• Year
• 1960/1961

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 128496

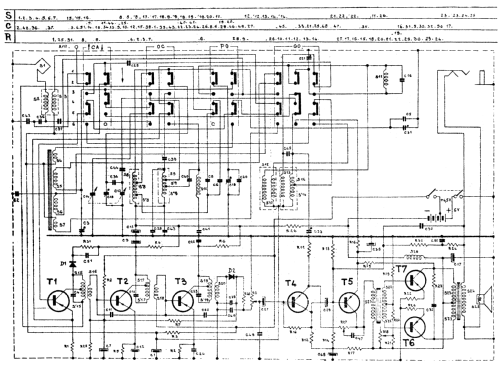

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 7

• Semiconductors
• OC44 OC45 OC45 OC75 OC71 OC74 OC74 OA79 OA79

• Main principle
• Superheterodyne (common); ZF/IF 455 kHz

• Wave bands
• Broadcast, Long Wave and Short Wave.

• Power type and voltage
• Dry Batteries / 4 x 1.5 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 10 cm = 3.9 inch

• Power out
• 0.45 W (unknown quality)

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org
• Model: L3F03T - Philips France; Paris

• Shape
• Portable set > 8 inch (also usable without mains)

• Dimensions (WHD)
• 270 x 180 x 90 mm / 10.6 x 7.1 x 3.5 inch

• Notes

• 3 gammes d'ondes : PO de 185 à 575 m, GO de 1150 à 1950 m, OC en bande étalée de 49 m. Antenne ferrite PO-GO de 200 mm, antenne cadre monospire OC intérieur. HP Z = 3 ohms. Prise pour écouteur ER15X00.

  Coffret polystyrène 2 tons, dos gainé. Deux exécutions :

  • coffret gris, façade bleue
  • coffret rouge, façade gris

  Voir aussi modèle L3F03T /01 d'année 1962, aussi bien que récepteurs similaires L3F07T d'année 1961 et L3F13T d'année 1962.

• Net weight (2.2 lb = 1 kg)
• 2.4 kg / 5 lb 4.6 oz (5.286 lb)

• Mentioned in
• -- Original-techn. papers.

• Author
• Model page created by Eddy Rischmann. See "Data change" for further contributors.
