• Pays
• Allemagne

• Fabricant / Marque
• Philips Radios - Deutschland

• Année
• 1960/1961

• Catégorie
• Récepteur de télévision ou moniteur

• Radiomuseum.org ID
• 103359

• • Brand: Deutsche Philips-Ges.

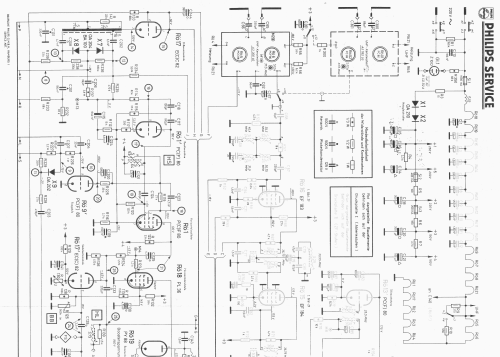

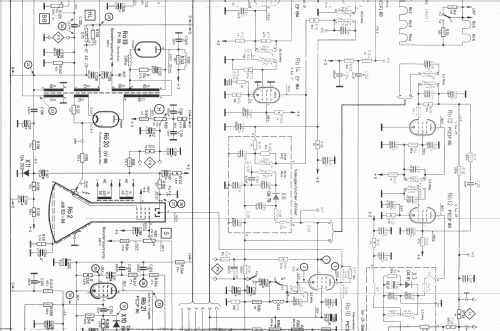

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 23

• Lampes / Tubes
• PCC88 PCF80 PC86 PC86 EF183 EF184 EF184 PCL84 ECH81 PCF80 PCF80 PCL82 PL84 PCF80 PCF80 PCF80 ECC82 PL36 PY88 DY86 PF86 PCL82 AW53-88

• No. de transistors

• Semi-conducteurs
• OA70 OA202 OA81 OA81 OA202 OA210 OA210

• Principe général
• Super hétérodyne (en général); FI/IF 38900/33400/5500 kHz

• Gammes d'ondes
• VHF/UHF (voir details en note)

• Particularités
• Télécommande par HF ou fil

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 220 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile / Ø 21 cm = 8.3 inch

• Matière
• Boitier en bois

• De Radiomuseum.org
• Modèle: Leonardo Vollautomatic 21TD310A /00d - Philips Radios - Deutschland

• Forme
• Modèle de table profil bas (grand modèle).

• Dimensions (LHP)
• 590 x 480 x 360 mm / 23.2 x 18.9 x 14.2 inch

• Remarques
• VHF; UHF gegen Mehrpreis (100,- DM).
  Leonardo S Vollautomatic 21TD310A-00o, KR 17;
  ("S" steht nur am Schaltplan) 180 W Leistungsaufnahme. OA204 als weitere Dioden.

• Poids net
• 25 kg / 55 lb 1.1 oz (55.066 lb)

• Prix de mise sur le marché
• 878.00 DM

• Source
• HdB d.Rdf-& Ferns-GrH 1960/61

• Auteur
• Modèle crée par Bernd P. Kieck. Voir les propositions de modification pour les contributeurs supplémentaires.
