LFH0185/00

Philips - Österreich

Data

Forum

Pictures

Collections

Country
Austria

Manufacturer / Brand
Philips - Österreich

Year
1977 ??

Category
Sound/Video Recorder and/or Player

Radiomuseum.org ID
166142

Schematics

LFH0185/00; Philips - Österreich (ID = 700010) R-Player — Philips - Österreich LFH0185/00 (1)

LFH0185/00; Philips - Österreich (ID = 700004) R-Player — Philips - Österreich LFH0185/00 (1)

LFH0185/00; Philips - Österreich (ID = 700006) R-Player — Philips - Österreich LFH0185/00 (1)

LFH0185/00; Philips - Österreich (ID = 700003) R-Player — Philips - Österreich LFH0185/00 (1)

LFH0185/00; Philips - Österreich (ID = 700005) R-Player — Philips - Österreich LFH0185/00 (1)

LFH0185/00; Philips - Österreich (ID = 700007) R-Player — Philips - Österreich LFH0185/00 (1)

LFH0185/00; Philips - Österreich (ID = 700008) R-Player — Philips - Österreich LFH0185/00 (1)

LFH0185/00; Philips - Österreich (ID = 700009) R-Player — Philips - Österreich LFH0185/00 (1)

LFH0185/00; Philips - Österreich (ID = 799215) R-Player — Philips - Österreich LFH0185/00 (1)

LFH0185/00; Philips - Österreich (ID = 1131770) R-Player — Philips - Österreich LFH0185/00 (1)
Analyse eigenes Gerät

LFH0185/00; Philips - Österreich (ID = 1131771) R-Player — Philips - Österreich LFH0185/00 (1)
Aufnahme von eigenem Gerät

LFH0185/00; Philips - Österreich (ID = 1131772) R-Player — Philips - Österreich LFH0185/00 (1)
Aufname von eigenem Gerät

LFH0185/00; Philips - Österreich (ID = 1131773) R-Player — Philips - Österreich LFH0185/00 (1)
Aufnahme von eigenem Gerät

LFH0185/00; Philips - Österreich (ID = 1168130) R-Player — Philips - Österreich LFH0185/00 (1)

LFH0185/00; Philips - Österreich (ID = 1168131) R-Player — Philips - Österreich LFH0185/00 (1)

LFH0185/00; Philips - Österreich (ID = 1529202) R-Player — Philips - Österreich LFH0185/00 (1)
Laufwerk Oberseite

LFH0185/00; Philips - Österreich (ID = 1529204) R-Player — Philips - Österreich LFH0185/00 (1)
Laufwerk Unterseite

LFH0185/00; Philips - Österreich (ID = 1529207) R-Player — Philips - Österreich LFH0185/00 (1)
Print

LFH0185/00; Philips - Österreich (ID = 1529211) R-Player — Philips - Österreich LFH0185/00 (1)

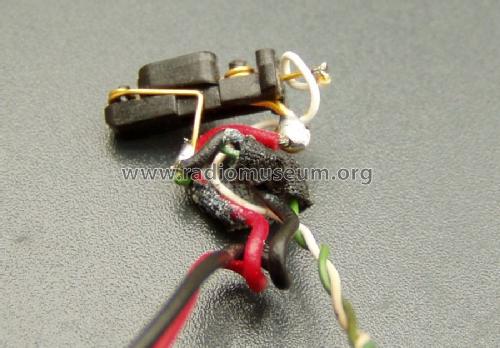

Fremdspannungssteckanschluss

LFH0185/00; Philips - Österreich (ID = 2205595) R-Player — Philips - Österreich LFH0185/00 (1)

LFH0185/00; Philips - Österreich (ID = 2205597) R-Player — Philips - Österreich LFH0185/00 (1)

LFH0185/00; Philips - Österreich (ID = 2205599) R-Player — Philips - Österreich LFH0185/00 (1)

Technical Specifications

Number of Transistors
14

Semiconductors
BC559 BC558 BC558 BC558 BC549 BC549 BC548 BC548 BC548 BC548 BC548 BC328 BC328 BC337

Main principle
Audio-Amplification

Wave bands
- without

Details
Special Tape or Cassette-Format

Power type and voltage
Dry Batteries / 9 Volt

Loudspeaker
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 5 cm = 2 inch

Power out
0.05 W (unknown quality)

Material
Plastics (no bakelite or catalin)

from Radiomuseum.org
Model: LFH0185/00 - Philips - Österreich

Shape
Very small Portable or Pocket-Set (Handheld) < 8 inch.

Dimensions (WHD)
68 x 130 x 32 mm / 2.7 x 5.1 x 1.3 inch

Notes

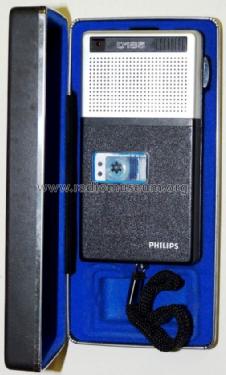

Hand-Diktiergerät (Aufbewahrung in Samtschatulle), Betrieb mit 15 Minuten Kasette 8935 000 20002 (pro Seite), eingebautes Elektretmikrofon (Anschlußmöglichkeit für ext. Konferenzmikrofon), Betrieb auch mit ext. Netzgerät möglich (N6502 mit Kabel LFH 0114/01), LED-Batterieprüfung, Aufnahme-Korrektur, Transportverriegelung

Net weight (2.2 lb = 1 kg)
0.240 kg / 0 lb 8.5 oz (0.529 lb)

Author
Model page created by Museum Roggenhofer. See "Data change" for further contributors.
