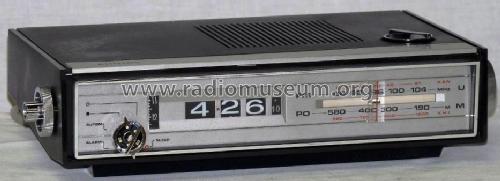

MusiClock FM 22RS204 /22R /22S

• Pays
• Allemagne

• Fabricant / Marque
• Philips Radios - Deutschland

• Année
• 1972–1975

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 28672

• • Brand: Deutsche Philips-Ges.

• Images
• Schémas

Previous Next

Previous Next

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de transistors
• 10

• Semi-conducteurs
• 2SC829 2SA564 2SC828 2SA719 2SC1317 20A90 1S352 MA26 ESAB01

• Principe général
• Super hétérodyne (en général); FI/IF 460/10700 kHz

• Circuits accordés
• 5 Circuits MA (AM)     9 Circuits MF (FM)

• Gammes d'ondes
• PO et FM

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 220-240 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile / Ø 7.5 cm = 3 inch

• Puissance de sortie
• 0.45 W (qualité inconnue)

• Matière
• Plastique moderne (pas de bakélite, ni de catalin)

• De Radiomuseum.org
• Modèle: MusiClock FM 22RS204 /22R /22S - Philips Radios - Deutschland

• Forme
• Modèle de table avec réveil ou horloge

• Dimensions (LHP)
• 280 x 70 x 165 mm / 11 x 2.8 x 6.5 inch

• Remarques

• Selbstanlaufende Digital-Synchron-Uhr mit Weckeinrichtung und Schlummerschalter.
  Transistor 2SC829 ist mehrfach (6 x) vorhanden.

  Ausführungen: /22R helle Skala, /22S dunkle Skala

• Poids net
• 1.7 kg / 3 lb 11.9 oz (3.744 lb)

• Source extérieure
• Erb

• Source
• Handbuch VDRG 1972/1973
