N4307 /50
Philips - Österreich
- Country
- Austria
- Manufacturer / Brand
- Philips - Österreich
- Year
- 1968
- Category
- Sound/Video Recorder and/or Player
- Radiomuseum.org ID
- 334942

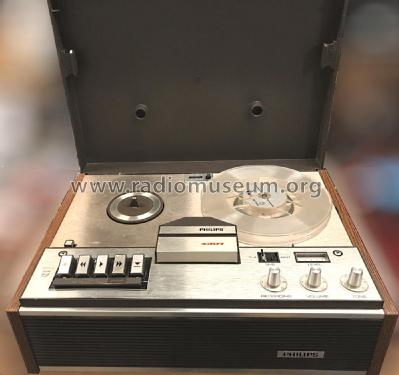

Eigenes Bild vom eigenen Gerät
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- 9
- Main principle
- Audio-Amplification
- Wave bands
- - without
- Details
- Tape Recorder
- Power type and voltage
- Alternating Current supply (AC) / 110; 127; 220; 240 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
- Power out
- 2.5 W (undistorted)
- Material
- Various materials
- from Radiomuseum.org
- Model: N4307 /50 - Philips - Österreich
- Shape
- Tablemodel, low profile (big size).
- Dimensions (WHD)
- 420 x 140 x 300 mm / 16.5 x 5.5 x 11.8 inch
- Notes
-
Koffertonbandgerät N4307 /50. ViertelSpur Mono Gerät, Max. Spulendurchmesser 18cm, Frequenzgang 60-14000 Hz. Gehäuse Kunstoff mit Holzseitenteilen. Deckel Kunststoff schwarz. NF Eingang für Plattenspieler und Mikrophon via einer einzigen DIN Buchse. Externe Lautsprecherausgang für 4 und 8 Ohm (umschaltbar) Lautsprecher. Aussteuerung der Aufnahme mittels beleuchtetem Drehspulinstrument. Bandlauftasten : REC, RÜCK, PLAY, VOR, PAUSE, STOP. Der Netztrafo und Motor ist zu einer Einheit integriert. Antrieb mittels Gummiriemen. 3Stelliges Bandzählwerk mit Nullstellung. Das Gerät hat keine Endabschaltung.
Unterschiede zu anderen N4307 Geräten, Transistorbestückung, Motor - Netztrafo, Anzahl Dioden Gleichrichter, Führung Antriebsriemen - Zwischenwelle.
- Net weight (2.2 lb = 1 kg)
- 7.5 kg / 16 lb 8.3 oz (16.52 lb)
- Literature/Schematics (1)
- -- Original-techn. papers.
- Author
- Model page created by Heinrich Stummer. See "Data change" for further contributors.
- Other Models
-
Here you find 1073 models, 1007 with images and 853 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Philips - Österreich
Collections
The model is part of the collections of the following members.
Forum contributions about this model: Philips - Österreich: N4307 /50
Threads: 1 | Posts: 1
Dieses Gerät hatte keine Funktion.
Alle Gummiriemen haben sich zu einer klebrigen Masse zersetzt, wie schon in vielen Beiträgen geschildert. Auch die Gummibacken der Rutschkupplung und Bremse waren ebenfalls zersetzt. Die Gummibelege der Reibräder für Vor- und Rücklauf waren in Ordnung. Die Ton Adnruckrolle bedurfte nur einer Reinigung mit Walzenreiniger. Tausch der Riemen ist normal keine große Angelegenheit. Die Riemensätze aus dem Auktionshaus für das 4307er sind für die anderen Versionen ohne Zwischenwelle gedacht. Aber die wichtigen Vierkant Riemen passen. Der Zählwerkriemen und der Riemen für die Aufwickelspule ist meistens leicht in der Materialkiste zu finden. Hier ist das Entfernen der klebrigen Reste aus dem Chassis ist etwas langwieriger.
Die Gummiteile in den Bandtellern sind völlig unbrauchbar. Hier im RM wurde unter ' philips: N4307/00; Maestro 4307 Bandbremse defekt ' das Thema besprochen. Die Lösung mit den O-Ringen funktioniert bestens. - Danke für die Info an die Kollegen.
Hier muss nur mit den verschiedenen Größen von O-Ringen experimentiert werden. Hier habe ich 2.5x14mm verwendet aus einem O-Ring Sortiment.
Die Elektronik hatte auch noch einen Fehler. Der Transistor AC187, Vorstufe der Endstufe, Nummer 436 lt. Schaltbild war defekt. Nach Austausch des Transistors lief das Gerät wieder.
Aufnahme und Widergabe ist nun OK.
Heinrich Stummer, 13.Jan.22
