Party 60 L3A92T /03 /04

Philips - Österreich

Datos

Foro

Imágenes

Colecciones

País
Austria

Fabricante / Marca
Philips - Österreich

Año
1959/1960

Categoría
Radio - o Sintonizador pasado WW2

Radiomuseum.org ID
10128

Imágenes
Esquemas

Party 60 L3A92T; Philips - Österreich (ID = 683389) Radio — Philips - Österreich Party 60 L3A92T (3)

Party 60 L3A92T; Philips - Österreich (ID = 683390) Radio — Philips - Österreich Party 60 L3A92T (3)

Party 60 L3A92T; Philips - Österreich (ID = 683391) Radio — Philips - Österreich Party 60 L3A92T (3)

Party 60 L3A92T; Philips - Österreich (ID = 459477) Radio — Philips - Österreich Party 60 L3A92T (3)

Party 60 L3A92T; Philips - Österreich (ID = 467306) Radio — Philips - Österreich Party 60 L3A92T (1)

Party 60 L3A92T; Philips - Österreich (ID = 123914) Radio — Philips - Österreich Party 60 L3A92T (1)

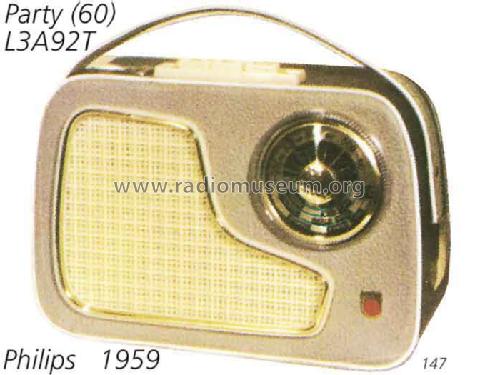

Party 60 L3A92T

Party 60 L3A92T; Philips - Österreich (ID = 316623) Radio — Philips - Österreich Party 60 L3A92T (1)

Party 60 L3A92T; Philips - Österreich (ID = 123915) Radio — Philips - Österreich Party 60 L3A92T (1)
Party 60 (Rückansicht)

Party 60 L3A92T; Philips - Österreich (ID = 467304) Radio — Philips - Österreich Party 60 L3A92T (1)

Party 60 L3A92T; Philips - Österreich (ID = 467307) Radio — Philips - Österreich Party 60 L3A92T (1)

Party 60 L3A92T; Philips - Österreich (ID = 2242) Radio — Philips - Österreich Party 60 L3A92T (2)

Party 60 L3A92T; Philips - Österreich (ID = 108318) Radio — Philips - Österreich Party 60 L3A92T (1)

Party 60 L3A92T; Philips - Österreich (ID = 316622) Radio — Philips - Österreich Party 60 L3A92T (1)

Party 60 L3A92T; Philips - Österreich (ID = 323865) Radio — Philips - Österreich Party 60 L3A92T (1)

Party 60 L3A92T; Philips - Österreich (ID = 323866) Radio — Philips - Österreich Party 60 L3A92T (1)

Party 60 L3A92T; Philips - Österreich (ID = 467305) Radio — Philips - Österreich Party 60 L3A92T (1)

Party 60 L3A92T; Philips - Österreich (ID = 699099) Radio — Philips - Österreich Party 60 L3A92T (1)

Party 60 L3A92T; Philips - Österreich (ID = 1192707) Radio — Philips - Österreich Party 60 L3A92T (2)

Party 60 L3A92T; Philips - Österreich (ID = 1388041) Radio — Philips - Österreich Party 60 L3A92T (1)

Party 60 L3A92T; Philips - Österreich (ID = 1654751) Radio — Philips - Österreich Party 60 L3A92T (1)

Party 60 L3A92T; Philips - Österreich (ID = 1654752) Radio — Philips - Österreich Party 60 L3A92T (1)

Party 60 L3A92T; Philips - Österreich (ID = 1654753) Radio — Philips - Österreich Party 60 L3A92T (1)
Ansicht der Endstufe mit 2 x OC74

Party 60 L3A92T; Philips - Österreich (ID = 1654755) Radio — Philips - Österreich Party 60 L3A92T (1)
Kontrollschein

Party 60 L3A92T; Philips - Österreich (ID = 1654756) Radio — Philips - Österreich Party 60 L3A92T (1)

Party 60 L3A92T; Philips - Österreich (ID = 1654757) Radio — Philips - Österreich Party 60 L3A92T (1)

Party 60 L3A92T; Philips - Österreich (ID = 1654758) Radio — Philips - Österreich Party 60 L3A92T (1)
Ansicht der Anordnung der ZF-Filter

Party 60 L3A92T; Philips - Österreich (ID = 1654760) Radio — Philips - Österreich Party 60 L3A92T (1)

Party 60 L3A92T; Philips - Österreich (ID = 1673336) Radio — Philips - Österreich Party 60 L3A92T (1)

Party 60 L3A92T; Philips - Österreich (ID = 1673338) Radio — Philips - Österreich Party 60 L3A92T (1)

Party 60 L3A92T; Philips - Österreich (ID = 2985261) Radio — Philips - Österreich Party 60 L3A92T (1)

Party 60 L3A92T; Philips - Österreich (ID = 2985262) Radio — Philips - Österreich Party 60 L3A92T (1)

Party 60 L3A92T; Philips - Österreich (ID = 2985263) Radio — Philips - Österreich Party 60 L3A92T (1)

Party 60 L3A92T; Philips - Österreich (ID = 2985264) Radio — Philips - Österreich Party 60 L3A92T (1)

Party 60 L3A92T; Philips - Österreich (ID = 2985265) Radio — Philips - Österreich Party 60 L3A92T (1)

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

Especificaciones técnicas

Numero de transistores
7

Semiconductores
OC44 OC45 OC45 OC71 OC71 OC72 OC72 OA85 OA79

Principio principal
Superheterodino en general; ZF/IF 460 kHz

Gama de ondas
OM (onda media) solamente

Tensión de funcionamiento
Pilas / 2 × 4,5 Volt

Altavoz
Altavoz dinámico (de imán permanente) / Ø 11 cm = 4.3 inch

Material
Cuero/Tela/ Plástico sobre otros materiales

de Radiomuseum.org
Modelo: Party 60 L3A92T [/03 /04] - Philips - Österreich

Forma
Portátil > 20 cm (sin la necesidad de una red)

Ancho, altura, profundidad
240 x 160 x 80 mm / 9.4 x 6.3 x 3.1 inch

Anotaciones
Vorgängermodell: Party L3A82T. Ab diesem Modelljahr kommt ein komplett neu konstruiertes MW-Chassis zum Einsatz, das bis zum Produktionsende 1962 der Baureihe unverändert produziert wird.
Im Zuge der jährlichen Modellpflege neue Gehäusefarben mit Blende über LS-Regler.
Party 60, L3A92T/03, Gehäusefarbe Grau
Party 60. L3A92T/04, Gehäusefarbe Braun
Das gleiche Chassis gibt es erstmals im Parallelgerät Hornyphon Isabelle WL399T mit einem eigenständigen Gehäusedesign.
Bereits ein Jahr später (1960) im Zuge der jährlichen Modellpflege vom Party 61 L3A02T/00 abgelöst.

Weiterführende Informationen zu diesem Modell sowie der ganzen Modellreihe in diesem Forumsbeitrag.

Peso neto
1.6 kg / 3 lb 8.4 oz (3.524 lb)

Precio durante el primer año
1,390.00 öS

Ext. procedencia de los datos
E. Erb 3-907007-36-0

Procedencia de los datos
Radiokatalog Band 2, Ernst Erb

Documentación / Esquemas (1)
-- Original-techn. papers.

Referencia ilustración
Das Modell ist im «Radiokatalog» (Erb) abgebildet.

Otros modelos
Donde encontrará 1072 modelos, 1006 con imágenes y 852 con esquemas.
