103A

• Paese
• Tchécoslovaquie

• Produttore / Marca
• Philips akc. spol., Praha-Hloubetin

• Anno
• 1936/1937

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 23173

• Immagini

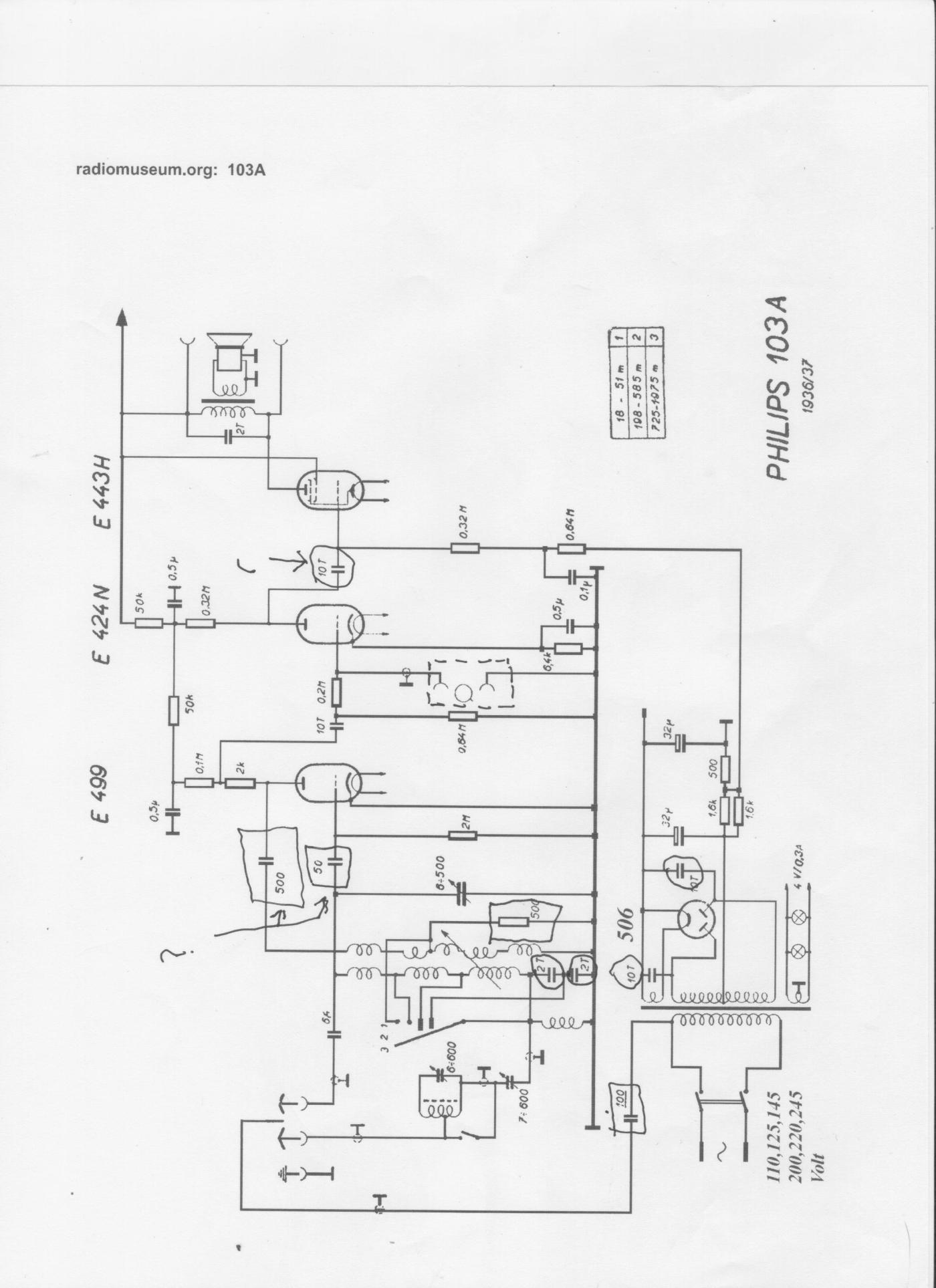

• Schemi

Previous Next

Previous Next

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 4

• Valvole
• E499 E424N E443H 506

• Principio generale
• A reazione (con rigenerazione); 2 Stadi BF

• N. di circuiti accordati
• 1 Circuiti Mod. Amp. (AM)

• Gamme d'onda
• Onde medie (OM), lunghe (OL) e corte (OC).

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 110-245 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile)

• Materiali
• Mobile in legno

• Radiomuseum.org
• Modello: 103A - Philips akc. spol., Praha-

• Forma
• Soprammobile con pulsantiera/tastiera.

• Dimensioni (LxAxP)
• 514 x 276 x 119 mm / 20.2 x 10.9 x 4.7 inch

• Fonte esterna dei dati
• Erb

• Fonte dei dati
• Ceskoslovenske prijimace 1933-1945, Baudys 1947

• Altri modelli

• In questo link sono elencati 162 modelli, di cui 137 con immagini e 124 con schemi.
