Portable Radio 22RL166 /10R /10F /10X

Philips; Eindhoven (tubes international!); Miniwatt

Data
Forum
Pictures
Collections

  • Year
  • 1966–1969
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 165495

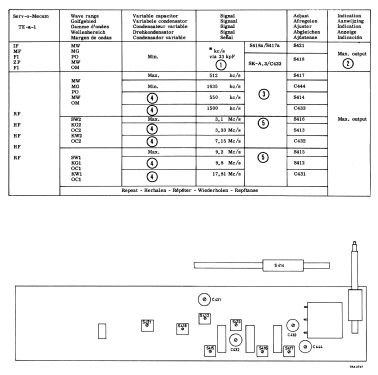

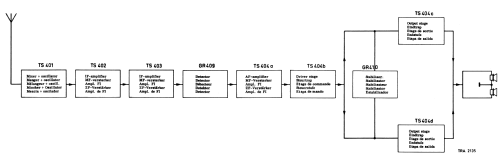

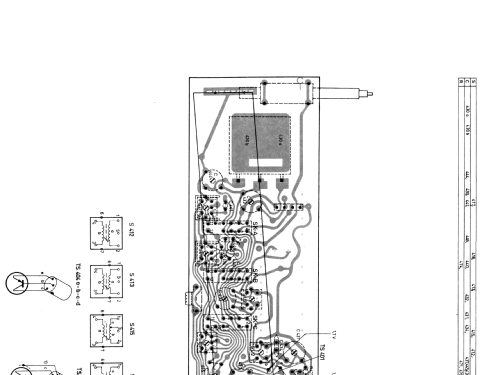

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 7
  • Main principle
  • Superheterodyne (common); ZF/IF 453 kHz
  • Wave bands
  • Broadcast plus 2 Short Wave bands.
  • Power type and voltage
  • Dry Batteries / 4 × 1,5 Volt
  • Loudspeaker
  • 2 Loudspeakers / Ø 6.3 cm = 2.5 inch
  • Power out
  • 0.23 W (unknown quality)
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org
  • Model: Portable Radio 22RL166 /10R /10F /10X - Philips; Eindhoven tubes
  • Shape
  • Portable set > 8 inch (also usable without mains)
  • Dimensions (WHD)
  • 205 x 119 x 27 mm / 8.1 x 4.7 x 1.1 inch
  • Net weight (2.2 lb = 1 kg)
  • 0.5 kg / 1 lb 1.6 oz (1.101 lb)
  • Literature/Schematics (4)
  • -- Original-techn. papers.

 Collections | Museums | Literature

Collections

The model Portable Radio is part of the collections of the following members.

 Forum

Forum contributions about this model: Philips; Eindhoven: Portable Radio 22RL166 /10R /10F /10X

Threads: 1 | Posts: 1

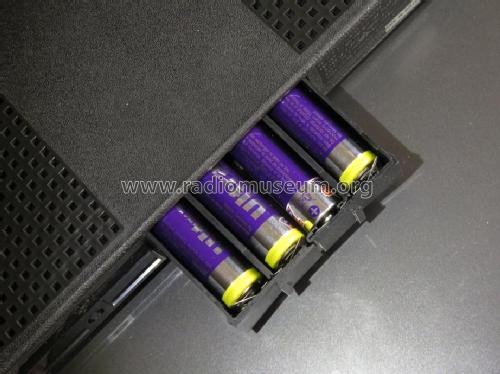

Das Gerät wird vom einem Batterie-Einschub mit Strom versorgt. Einer der Kontaktpunkte innen ist schwer oxydiert. Der Einschub selber besteht aus zwei Halb-Teilen, die im zuerst eingeführten Stück einen durchgehenden Kunststoff-Streifen haben, der die zwei Halbteile verbindet. Unten gibt es einen ähnlichen Steg, aber der ist in der Mitte geteilt, sodass er federn kann. Diese Federung ist nicht mehr gut, das heisst, der Kunststoff bleibt von alleine in der Stellung 'zusammengedrückt'. Kunststoffkeil eingeführt, der die Konstruktion federnd auseinanderdrückt. Dadurch rastet der Einschub wieder ein.



Strom ist jetzt da. Die Kurzwelle kommt nach einigem Zörgen, aber die Mittelwelle ist tot. Ich vermute beschädigte Leiterbahnen.

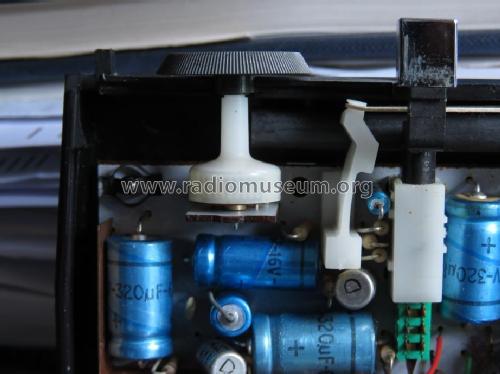

Der erste Teil des Ausbaues ist leicht. Die Skala kann nach leichtem Druck auf die Seiten einfach nach oben abgezogen werden. Aber Vorsicht: filigran! Danach öffnen sich die beiden Hälften auseinander: es ist eine Kunststoffschachtel! In der vorderen Hälfte sind die Lautsprecherchen; hinten ist die Platine: sie befindet sich oben, sie ist lang und schmal und nimmt höchstens einen Drittel der Höhe ein. Der Antrieb des Mini-Potentiometers: filigraan. Der Antrieb des Drehkondensators: filigran.



Zum Ausbau und damit zur Kontrolle der Platine von unten ist es nötig, die Sicherungshülsen zu lösen. Davor schrecke ich erst zurück. Wenn sie abbrechen?  Nochmals die Sicherungsscheiben gut betrachtet. Mit etws Mühe sind sie ohne Schaden zu entfernen.



Die Leiterbahnen auf der Platine sehen gut aus. Trotzdem löte ich alle Lötpunkte der Schalter nach, ohne Erfolg. Schliesslich kontrolliere ich, ob alle Elemente im Schalter a, die in Stellung  MW geschlossen sein müssen, tatsächlich geschlossen sind. a11 und a12 sind offen statt geschlossen.



Wer kennt sie nicht, die kleinen grünen Schiebeschalterchen von Philips. Die sind super-filigran! Zwar vergoldet, aber sie machen hier trotzdem keinen Kontak. So fein sind sie, dass verkehrt Schauen schon Schaden anrichtet.



Ich pfusche und überbrücke a11 und a12. Geht die Mittelwelle jetzt? - Sie geht. 'BBC 5 Live'  und 'RTBF'  kommen laut und deutlich. Gibt es jetzt nicht furchtbare Störungen auf  KW? Auf den ersten Blick und tagsüber finde ich nichts Störendes. Wo keine starken Ortssender mehr sind, da gedeiht der Pfusch...
