Raffael 17 Automatic A17T680 Ch= F6
Philips - Österreich
- Country
- Austria
- Manufacturer / Brand
- Philips - Österreich
- Year
- 1969
- Category
- Television Receiver (TV) or Monitor
- Radiomuseum.org ID
- 112114
Prospeto de 1971
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 7
- Number of Transistors
- 18
- Main principle
- Superheterodyne (common)
- Wave bands
- Wave Bands given in the notes.
- Power type and voltage
- Alternating Current supply (AC) / 220 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
- Material
- Plastics (no bakelite or catalin)
- from Radiomuseum.org

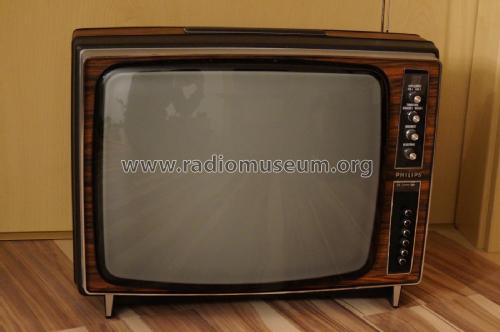

- Model: Raffael 17 Automatic A17T680 Ch= F6 - Philips - Österreich
- Shape
- Tablemodel with Push Buttons.
- Dimensions (WHD)
- 480 x 360 x 300 mm / 18.9 x 14.2 x 11.8 inch
- Notes
-
Empfangsbereich VHF und UHF.
Parallelgerät zum Horny W44T086.
- Net weight (2.2 lb = 1 kg)
- 12 kg / 26 lb 6.9 oz (26.432 lb)

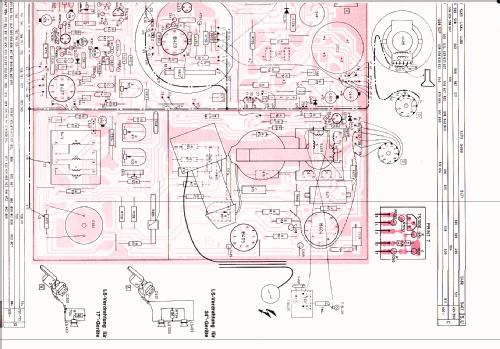

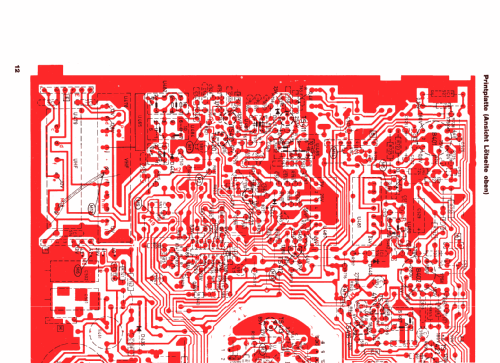

- Literature/Schematics (1)
- -- Original-techn. papers.
- Author
- Model page created by Wolfgang Bauer. See "Data change" for further contributors.
- Other Models
-
Here you find 1073 models, 1007 with images and 853 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Philips - Österreich
Collections
The model Raffael 17 Automatic is part of the collections of the following members.
Forum contributions about this model: Philips - Österreich: Raffael 17 Automatic A17T680 Ch= F6
Threads: 1 | Posts: 2
Hallo an Alle,
Ich habe ein Raffael 17 Automatik Fernsehgerät das keinen Empfang hat.
Es zeigt einen hellen, rein weißen, Bildschirm, abhängig von Kontrast- und Helligkeitseinstellung.
Kein "Schneegestöber".
Zu hören ist ein ganz leises Rauschen unabhängig von der Sendereinstellung.
Weder im UHF- noch in VHF-Bereich ist etwas zu sehen oder zu hören und auch beim umschalten dieser gibt es kein krachen oder sonst irgend einen Effekt.
Die Spannungen "+9" und "+10" stimmen.
Auch die Steuerspannung zur Abstimmung scheint korrekt, da man an Pin f des UHF-Teils eine der Potentiometereinstellung entsprechende Spannung messen kann.
Für Hilfe bin ich sehr Dankbar!
Nette Grüße,
Vinzenz Fest
Ich habe auch ein ähnliches Gerät Philips 17T750, das kurz funktioniert hat, dann aber offensichtlich einen Zeilentrafoschaden gehabt hat. (Nach scharfen Zischen ist es ausgefallen)
Falls die beiden Geräte den selben Zeilentrafo haben könnte ich im äußersten Notfall die Zeilentrafos tauschen.
Vinzenz Fest, 01.Nov.14
