Regent 43 17TA260A /00 Ch= S5a
Philips - Österreich
- Country
- Austria
- Manufacturer / Brand
- Philips - Österreich
- Year
- 1960
- Category
- Television Receiver (TV) or Monitor
- Radiomuseum.org ID
- 83555

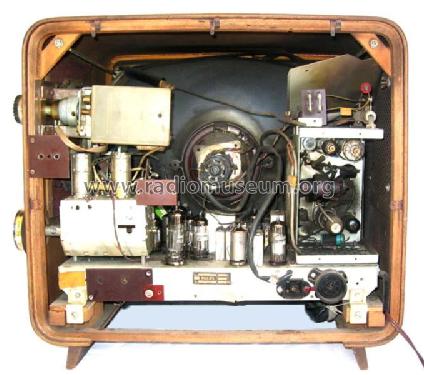

UHF Tuner nicht original, wurde nachgerüstet
UHF Tuner nicht original, wurde nachgerüstet
Foto von Wolfgang Bauer.
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 21
- Valves / Tubes
- PCC88 PCF80 EF85 EF184 EF184 PCL84 PCF80 EF80 PL84 PCL82 PCF80 ECH83 PCF80 PF86 PCL82 PCF80 ECC82 PL36 PY88 DY87 AW43-88
- Main principle
- Superheterodyne (common)
- Wave bands
- Wave Bands given in the notes.
- Power type and voltage
- AC/DC-set / 220 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
- Material
- Wooden case
- from Radiomuseum.org
- Model: Regent 43 17TA260A /00 Ch= S5a - Philips - Österreich
- Shape
- Tablemodel with Push Buttons.
- Dimensions (WHD)
- 490 x 420 x 420 mm / 19.3 x 16.5 x 16.5 inch
- Notes
-
Empfangsbereich VHF Band I + III, Kanal 2a - 4, 5 - 12. Für UHF vorbereitet.
Parallelgerät zum Hornyphon Panorama 43 WT 1726A/00.
Für Kabel-Fernbedienung AT6320/02.
- Source of data
- Radiokatalog Band 2, Ernst Erb
- Literature/Schematics (1)
- -- Original-techn. papers.
- Author
- Model page created by Wolfgang Bauer. See "Data change" for further contributors.
- Other Models
-
Here you find 1073 models, 1007 with images and 853 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Philips - Österreich
Collections
The model Regent 43 is part of the collections of the following members.
Forum contributions about this model: Philips - Österreich: Regent 43 17TA260A /00 Ch= S5a
Threads: 2 | Posts: 19
Liebe Kollegen!
Ich habe einen Philips Regent 43 heut bei mir laufen gehabt. Das Gerät ist im Originalzustand. Auch alle Kondensatoren.
Das Ding funktionierte ca. eine Stunde einwandfrei. Dann war auf einmal ein Zischen mit einem Knall zu vernehmen. Das Gerät lief allerdings noch weiter. Ich dachte am Anfang das war ein Elko oder so, aber ich habe nichts dergleichen finden können, nur den Varistor (Foto im Anhang). Einer der Anschlüsse ist auf einer Seite abgesplittert. Leider ist am Schaltplan auch im Anhang nicht ersichtlich was das Teil für einen Wert hat. Man sieht nur noch den Farbcode - BRAUN BRAUN SCHWARZ am Bauteil. Könnt ihr mir sagen was der bedeutet?
Das Gerät funktioniert ohne das Bauteil nicht mehr. Man sieht zwar noch den normalen Schnee, aber wenn man einen Sender einstellt (VHF, Kanal 3 mittels Modulator) dann empfängt man diesen zwar noch, aber man hat keinen horizontalen Sync mehr. Man sieht quasi nur Kauderwelsch am Schirm.
Ich hab dir markiert wo der Varistor sitzt (siehe Anhang). Was macht der Varistor dort? Scheint ja irgendwie ein Feedback zur PFC80 zu sein. Ist das definitiv der Grund warum der Sync nicht mehr funktioniert?
Danke für eure Hilfe!
Richard
Attachments
- Defekter Varistor (176 KB)
- Varistor im Schaltplan (206 KB)
Richard Sbuell, 11.Sep.18
Hallo an alle,
Heute habe ich wieder ein altes Fernsehgerät bekommen.
Der Fernseher "Regent 43" von Philips hat leiner einen sehr schlechten Kontrast.
Es sind nur schlecht Bilder zu erkennen. Die Helligkeit scheint OK zu sein.
Ich bitte um Hilfe, wo der Fehler liegen kann.
Meine Vermutung ist das der Fehler rund um die Röhre B10p (PCL84) liegt, welche ich ohne Erfolg ausgetauscht habe.
Vielen Dank,
Vinzenz Fest
Vinzenz Fest, 20.Jun.11
