• Paese
• Italy

• Produttore / Marca
• Philips Italy; Milano (MI)

• Anno
• 1952 ??

• Categoria
• Televisore (TV) / Monitor

• Radiomuseum.org ID
• 344536

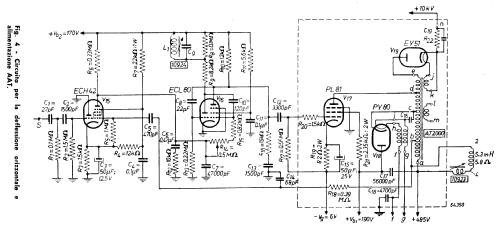

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 22

• Valvole
• EF80 EF80 EF80 EF80 EF80 EF80 EB91 PL83 ECL80 EF80 EF80 EQ80 PL82 ECL80 ECH42 ECL80 PL81 PY80 EY51 PY82 PY82 MW36-22

• Principio generale
• Supereterodina con stadio RF

• Gamme d'onda
• VHF/UHF (ved. i dettagli nelle note)

• Tensioni di funzionamento
• Alimentazione universale (doppia: CC/CA) / 220 Volt

• Altoparlante
• 2 altoparlanti

• Materiali
• Mobile in legno

• Radiomuseum.org
• Modello: Ricevitore di Televisione - Philips Italy; Milano MI

• Forma
• Soprammobile basso, con andamento orizzontale (grosse dimensioni).

• Dimensioni (LxAxP)
• 450 x 360 x 460 mm / 17.7 x 14.2 x 18.1 inch

• Annotazioni

• Televisore in bianco/nero con sola VHF (1952). Cinescopio rettangolare da 14 pollici, con deflessione 70°.
  Per fornire la necessaria tensione catodica le due raddrizzatrici PY82 sono state messe in parallelo.
  Alimentazione diretta senza trasformatore.

• Bibliografia

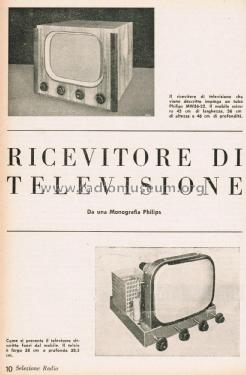

• -- Original-techn. papers. (“Selezione Radio” aprile 1952.)

• Autore
• Modello inviato da Pier Antonio Aluffi. Utilizzare "Proponi modifica" per inviare ulteriori dati.

• Altri modelli

• In questo link sono elencati 462 modelli, di cui 394 con immagini e 329 con schemi.
