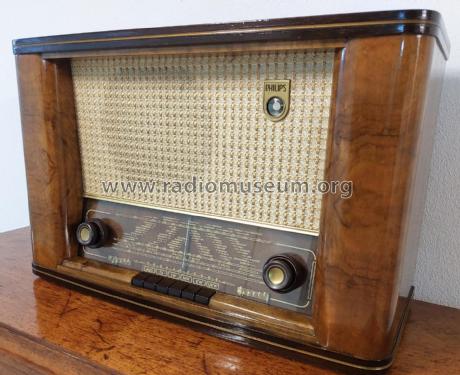

Saturn 53 BD624A
Philips Radios - Deutschland
- Country
- Germany
- Manufacturer / Brand
- Philips Radios - Deutschland
- Year
- 1952/1953
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 30904
-
- Brand: Deutsche Philips-Ges.
Aus der Bedienungsanleitung.

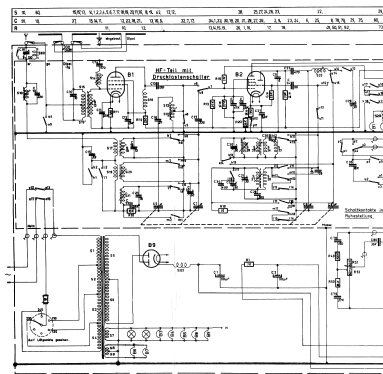

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 9
- Main principle
- Superheterodyne (common); ZF/IF 465/10700 kHz
- Tuned circuits
- 8 AM circuit(s) 9 FM circuit(s)
- Wave bands
- Broadcast, Long Wave, Short Wave plus FM or UHF.
- Power type and voltage
- Alternating Current supply (AC) / 110; 125; 220; 245 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 20.2 cm = 8 inch
- Power out
- 4 W (unknown quality)
- Material
- Wooden case
- from Radiomuseum.org
- Model: Saturn 53 BD624A - Philips Radios - Deutschland
- Shape
- Tablemodel with Push Buttons.
- Dimensions (WHD)
- 585 x 370 x 260 mm / 23 x 14.6 x 10.2 inch
- Notes
- Wellenbereiche: LW 150...280 kHz; MW 600...1600 kHz; KW 6...18 MHz; UKW 88...100 MHz. KW-Lupe mit separater Skala. Variante auch mit 2 mal EZ80 möglich. Siehe auch Modellvariante mit zusätzlicher EC92
- Net weight (2.2 lb = 1 kg)
- 12.4 kg / 27 lb 5 oz (27.313 lb)
- Other Models
-
Here you find 2542 models, 2254 with images and 1562 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Philips Radios - Deutschland
Collections
The model Saturn 53 is part of the collections of the following members.
Museums
The model Saturn 53 can be seen in the following museums.
Forum contributions about this model: Philips Radios -: Saturn 53 BD624A
Threads: 1 | Posts: 4
Guten Tag,
ich habe ein Saturn 53 hier, welches neben der EF42 / ECH42 eine EC92 auf einem kleinen Zusatzchassis trägt, die auch auf dem Röhrenplan vermerkt ist. Ich vermute das der UKW-Oszillator ausgelagert wurde da sich die Triode der ECH42 bei diesen Frequenzen nicht bewährte, auch wegen der langen Zuleitungen und Kopplungen zum Hexodenteil. (Entschuldigung für die Heptode, hatte die ECH81 im Kopf)
Ist diese Version bekannt?
Nochmals vielen Dank an Jürgen Küting für den Schaltplan.
Gruß,
Simon Reiger
ich habe ein Saturn 53 hier, welches neben der EF42 / ECH42 eine EC92 auf einem kleinen Zusatzchassis trägt, die auch auf dem Röhrenplan vermerkt ist. Ich vermute das der UKW-Oszillator ausgelagert wurde da sich die Triode der ECH42 bei diesen Frequenzen nicht bewährte, auch wegen der langen Zuleitungen und Kopplungen zum Hexodenteil. (Entschuldigung für die Heptode, hatte die ECH81 im Kopf)
Ist diese Version bekannt?
Nochmals vielen Dank an Jürgen Küting für den Schaltplan.
Gruß,
Simon Reiger
Simon Reiger, 19.Jun.05
